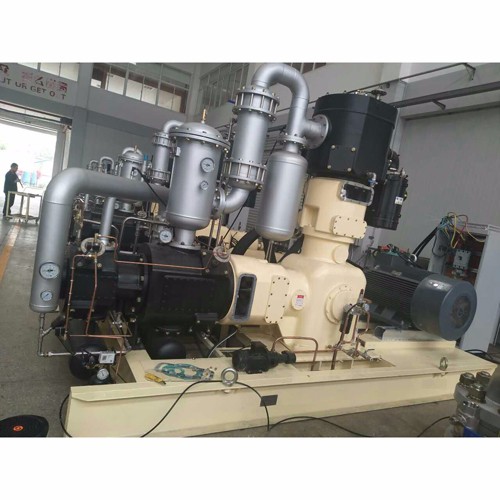

11M3 70bar ölfreier Blasluftkompressor für Pet-Flaschen

beschreibung

Der PET-Luftkompressor ist der Hauptkörper im Luftgebläse der Blasformmaschine. Dabei handelt es sich um ein Gerät, das die mechanische Energie der Antriebsmaschine (normalerweise eines Elektromotors) in Gasdruckenergie umwandelt. Es handelt sich um ein Spezialgebläse für Druckluft. Gerät zur Erzeugung von Luftdruck. Blasluftkompressoren werden unterteilt in: Niederdruck-Blasmaschine (15–25 bar), Mitteldruck-Blasmaschine (25–35 bar), Hochdruck-Blasmaschine (35–40 bar).

Merkmale der Hauptpumpenstruktur
: Kompressionsserie: dreistufige Kompression, eine Stufe ist ein doppeltwirkender Zylinder und die zweite und dritte Stufe sind einfachwirkende Zylinder.
Lange Reise: 10 % bis 30 % oder mehr länger als in der gleichen Branche.
Die Kolbenkraft ist gering: Der Hub ist lang, der Kolbendurchmesser ist kleiner und die Kolbenkraft ist kleiner.
Niedrige Abgastemperatur, dreistufige Abgastemperatur von 90 ° C bis 130 ° C, wodurch die Lebensdauer der Verbrauchsmaterialien erheblich verlängert wird.
Anzahl der Kolbenringe: 1 bis 3 Ringe pro Stufe, wodurch Leckagen pro Stufe reduziert und unnötige Arbeit reduziert werden.
Minimale Vibration: Präzise Gewichtskontrolle der beweglichen Teile für dynamisches Auswuchten.
Jede Stufe verfügt über einen hocheffizienten Kühler, der es dem Kompressionszyklus ermöglicht, sich der isothermen Kompression anzunähern und so den Leistungsverlust zu reduzieren.
Merkmale der Maschinenkonfiguration:
Die gesamte Maschine verfügt über ein „L“-Design, einen langen Hub und eine einfache Struktur. Die Hauptkomponenten sind auf einem Rahmen montiert, wodurch die Nachteile der „V“- und „W“-Typ-Anschläge und der komplizierten Struktur überwunden werden. Es gibt zwei Kreuzkopfbaugruppen, zwei Pleuel und Lager, und die dritte Stufe hat keine Kolbenstangenpackung, was der Abdichtung des Hochdruckgases der dritten Stufe förderlicher ist und auch die Mängel der Hochdruckpackung der dritten Stufe behebt Horizontaler Gegenkompressor. Die kleinsten beweglichen Teile, die zweite und dritte Stufe, sind kleiner und horizontal angeordnet, um die Lebensdauer der Kolbenringe zu maximieren.
Alle Komponenten sind auf derselben Basis installiert, einschließlich Luft-, Wasser- und Entleerungsschnittstellen. Es ist kein spezielles Fundament erforderlich, die Installationskosten sind gering, einfach und die Wartung ist bequem und schnell.
Die gesamte Maschine übernimmt die SPS-Steuerung. Die Temperatur, der Druck und der Druck der ersten, zweiten und dritten Stufe sind allesamt Sensoren. Auch der Öldruck und der Wasserweg sind mit Sensoren ausgestattet. Die Signale werden zentral von der SPS gesteuert und es gibt automatische Fehleralarme, eine Abschaltung bei Überschreitung der Grenzwerte und einen automatischen Betrieb mehrerer Einheiten. Gemeinsame Kontrolle.
Jede Stufe verfügt zusätzlich zum Drucksensor über ein Sicherheitsventil, einen dreistufigen Hochdruck-Drucksensor, einen Ultrahochdruck-Alarmdruckschalter und eine dreischichtige Schutzmaßnahme für das Sicherheitsventil.
Der Ölkühler und die automatische Ölpumpe reservieren eine Schmieröl-Heizschnittstelle am Rumpf, die nach Kundenwunsch konfiguriert werden kann (optional).
Das Wasserkühlsystem ist mit einer Druckerhöhungspumpe ausgestattet, um die vom Gerät benötigte Kühlwassermenge sicherzustellen.
