CNG-Tankstellenlösung

beschreibung

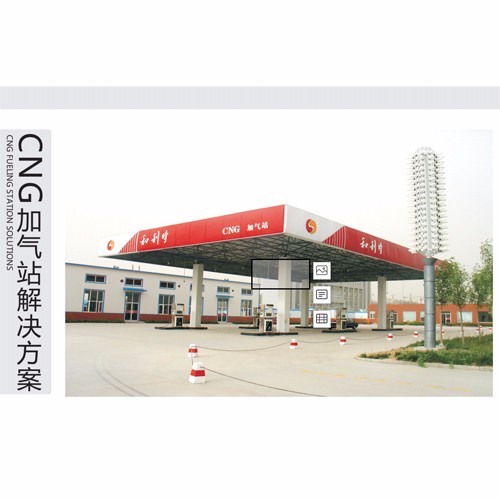

Zusammenfassung der CNG-Tankstellen
Die Hauptausrüstung der CNG-Tankstelle besteht aus einer Kompressoreinheit, einem Messgerät, einer Gasreinigungs- und -trocknungsvorrichtung, einem Gasspeicher, einem Ladesequenz-Kontrollfeld, einer Gasfüllsäule und einem Gas Verkaufsmaschine. Entsprechend den unterschiedlichen Funktionen kann es in drei Typen unterteilt werden: Standardstation, Tankstelle und Tankstelle.

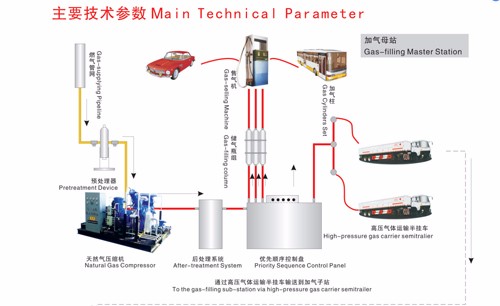

Die Standardstation bezieht Gas direkt aus dem Gasleitungsnetz und nach einer Reihe von Prozessen wie Vorbehandlungssystem, Komprimierung und Lagerung wird das Fahrzeug vom Gasverkäufer wiederbefüllt.
Zusätzlich zur Funktion der Standardstation lädt die CNG-Tankstelle das komprimierte Erdgas über die in der Station installierte Luftfüllsäule auch in den Hochdruck-Gastransportsattelauflieger (Sattelauflieger) und transportiert es dorthin die Tankstelle, um das Auto aufzutanken. Gleichzeitig können Sattelauflieger als wirksame Ergänzung zur Pipeline-Gasübertragung in kleinen und mittelgroßen Städten weit entfernt von der Erdgaspipeline eingesetzt werden, um komprimiertes Erdgas nach Druckanpassung per Straßentransport in die Stadt zu transportieren in das Gasleitungsnetz, an Anwohner und andere. Gasverbraucher liefern Gas.

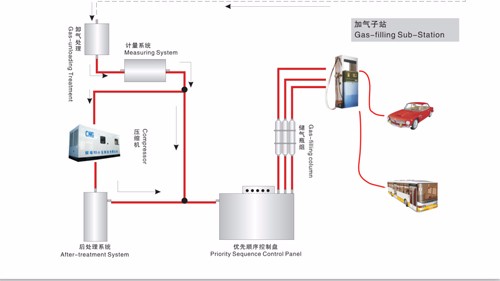

Die CNG-Tankstelle wird an einem Ort errichtet, an dem das Erdgasleitungsnetz noch nicht vorhanden ist, und empfängt das komprimierte Erdgas, das von der Tankstelle per Sattelauflieger transportiert wird. Nach den Speicher- und Verdichtungsprozessen wird der CMA zum Betanken des Fahrzeugs verwendet.

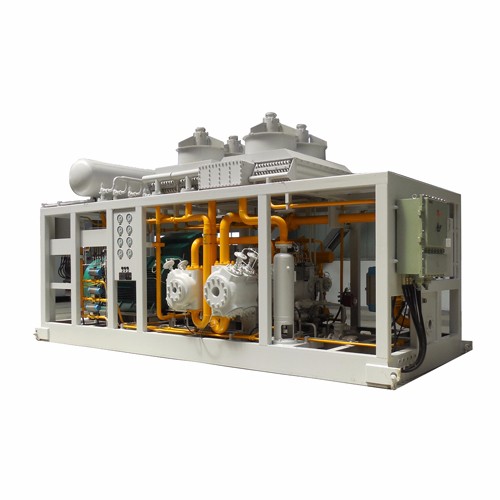

Der von unserem Unternehmen entwickelte Erdgas-Abfüllflaschenkompressor ist mit fortschrittlichen und zuverlässigen Komponenten und fortschrittlichen Konstruktionsmethoden ausgestattet. Für die Hauptkomponenten (Kolbenring, Gasventil usw.) werden Produkte der weltberühmten Marke HOERBIGER verwendet, die sich durch hohe Effizienz, hohe Zuverlässigkeit, hohen Automatisierungsgrad, lange Lebensdauer der Verschleißteile, geringe Vibration, geringe Geräuschentwicklung, Betrieb usw. auszeichnen Wartung. Praktische und weitere Funktionen. Das Produkt wird hauptsächlich für Erdgaskompressoren zur Betankung von Mutter- und Umspannwerken eingesetzt. Die Gaszufuhr beträgt 300 Nm/h bis 1000 Nm/h, der Einlassdruck beträgt 0,05 MPa bis 2,0 MPa und der Abgasdruck beträgt 25 MPa. Je nach Kundenwunsch kann es luftgekühlt oder wassergekühlt sein. Die Gesamtstruktur kann fest oder gepanzert sein. Kann zu einer schallisolierten Kabine umgebaut werden.

Entwässerungsgerät
Leistungsbeschreibung des Geräts
Die Doppelturmstruktur kann kontinuierlich arbeiten und kontinuierlich sauberes und trockenes Gas abgeben.
Die erste Stufe des Trockenturms ist mit einem hocheffizienten Gas-Flüssigkeits-Abscheider ausgestattet. Es kann freie flüssige (feste) Partikel, die im Einlassgas mitgeführt werden, wirksam filtern und abtrennen.
Der primäre Turmauslass ist mit einem primären Staubfilter ausgestattet. Mit einer Filtrationsgenauigkeit von 1 μm können Sekundärverschmutzungen, die durch die Ablösung des Adsorptionspulvers während des Trocknungsprozesses entstehen, effektiv entfernt werden.
Am Gehäuse des Trockenturms sind ein Manometer und ein Thermometer angebracht, um die Arbeitsbedingungen wie Arbeitsdruck und Regenerationstemperatur visuell anzuzeigen. Der obere und untere Kopf des Gehäuses sind mit einer Zufuhröffnung und einer Auslassöffnung für einen bequemen Austausch des Adsorptionsmittels ausgestattet.
Die Mehrpunkt-Temperatursensorüberwachung zeigt und steuert die Temperatur des Heizungsauslasses, des Regenerationsgasauslasses und des Kühlerauslasses genau. Die Steuerparameter werden zur Verarbeitung in den SPS-Zentralprozessor eingegeben und das regenerative System wird nach einem vorgegebenen Programm gesteuert. Überhitzungsschutzschalter des Heizgeräts, um ein Trockenbrennen des Heizgeräts zu vermeiden und die Lebensdauer des elektrischen Heizelements zu schützen
Das Bedienfeld ist so eingestellt, dass der manuelle Modus und der automatische Modus regeneriert werden, und der manuelle Modus hat Vorrang.

CNG-Steuerungssystem
Das Steuerungssystem basiert auf einer programmierbaren SPS-Steuerung von Siemens und verfügt über die Funktionen einer umfassenden Überwachung von Stromversorgung, Kompressor, Produktionsumgebung und Prozess.
Steuern Sie die Stromversorgung, das Motorstartsystem und die elektrischen Hilfsgeräte. über Motorüberlastung, Überstromschutz usw. verfügen; Verwenden Sie den AC-Motor-Sanftanlaufmodus für den Hauptmotor, starten Sie sanft, ohne Auswirkungen auf den Kompressor und das Stromnetz und die Anforderungen an die Stromversorgungskapazität sind gering.
Steuerung und Schutz der Kompressoreinheit: Die Steuerung und der Schutz der Kompressoreinheit sind der Kernbestandteil dieses Systems. Zur Steuerung der analogen Menge des Überwachungspunkts wird eine Siemens-SPS verwendet.
Umgebungsüberwachung:
Im Kompressorraum wird die Konzentration brennbarer Gase überwacht und kontrolliert, und der Überkonzentrationsalarm wird automatisch mit dem Ventilator kombiniert, um die Sicherheit des Arbeitsplatzes zu gewährleisten.
Automatische Steuerung der Gasverteilung (importierte oder inländische manuelle Steuerung): Der Kompressor kann Gas mit automatischer Prioritätssteuerung für die drei Gruppen 髙 und niedrig liefern, und der Gasverteiler übernimmt die automatische Sequenzsteuerung auf drei Ebenen niedrig, mittel und hoch, um eine angemessene und schnelle Leistung zu erzielen und effizient. Optimieren Sie die Gaslieferung.
Mensch-Maschine-Schnittstelle – intuitive Steuerungsmethode:
Das Systemdesign, das Siemens-SPS und -Anzeige kombiniert, kann die Überwachungspunkte im gesamten Prozessflussdiagramm und -prozess anzeigen und verfügt über die Funktionen der Fehleralarminformationsaufforderung;
Speichern Sie eine bestimmte Anzahl verschiedener Arten von Alarmen, Abschaltinformationen und Daten und Sie können die oben genannten Daten jederzeit abfragen.
Je nach den Bedürfnissen der Benutzer kann das zentrale DCS-Steuerungssystem ausgewählt werden.
Das CNG-Bedienfeld für sequentielles Aufpumpen ist ein aus importierten Komponenten zusammengesetztes Bedienfeld für sequentielles Aufpumpen. Die Funktion besteht darin, das komprimierte Gas nacheinander jedem unabhängigen Zylinder in der Reihenfolge der Hochdruck-Flaschengruppe, der Mitteldruck-Flaschengruppe und schließlich der Niederdruck-Flaschengruppe zuzuführen. Aufgeblasen.

Gasspeichersystem
Der Gasspeicherbrunnen besteht im Wesentlichen aus einem Bohrlochkopf, einem Bohrloch, einem oberen und unteren Kopf sowie einem Abwassersystem.
Der unterirdische Gasspeicherbrunnen verfügt über ein einzigartiges Einzeleinlass-, Doppelventil-Doppelversicherungs- (eins zu eins) und Vollgewinde-Rohrverbindungsdesign aus Edelstahl, wodurch die Nachteile vermieden werden, dass der Eigentümer Erdgas ablassen muss, um das Ventil währenddessen auszutauschen Verwendung, insbesondere der Bohrlochkopfteil wird allein verwendet. Einige Verbindungsmethoden auf drei Ebenen (Köpfe, kurze Import- und Exportabschnitte, kurze Entladungsabschnitte) machen die Verwendung und Wartung dieses Produkts einfacher und geben den Benutzern ein Gefühl von Wirtschaftlichkeit, Komfort und Sicherheit.
Wichtigste technische Parameter und Leistungsindikatoren von Produkten der Gasspeicherserie
