Gasrohrprüfung Hochdruck-Stickstoffkompressor 35 MPa

beschreibung

Unsere Hochdruck-Stickstoffkompressoren werden nach strengen Standards hergestellt, um einige der härtesten Anforderungen der Welt zu erfüllen. Mit Auslegungsdrücken von bis zu 7.280 psi hat GreenField die Herausforderungen der Komprimierung leichter Gase, hochexplosiver Gase und giftiger Gase gemeistert. Darüber hinaus werden HIT-Kompressoren in Anwendungen eingesetzt, bei denen hohe Reinheitsstandards eingehalten werden müssen.

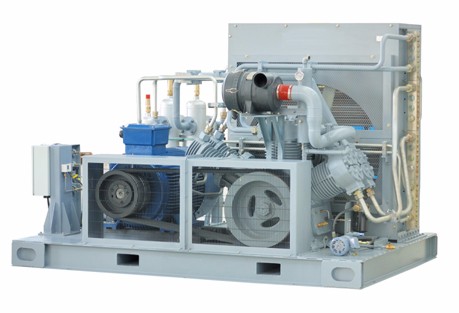

Die Kompressoren verfügen über ein robustes Gestell, das für den harten Transport eines Kompressors von Standort zu Standort ausgelegt ist. Die Kufe besteht aus schwerem Stahlblech, das durch Strukturelemente verstärkt ist. Der Standardschlitten ist für eine einfache Bewegung mit Gabelstaplerschlitzen ausgestattet.

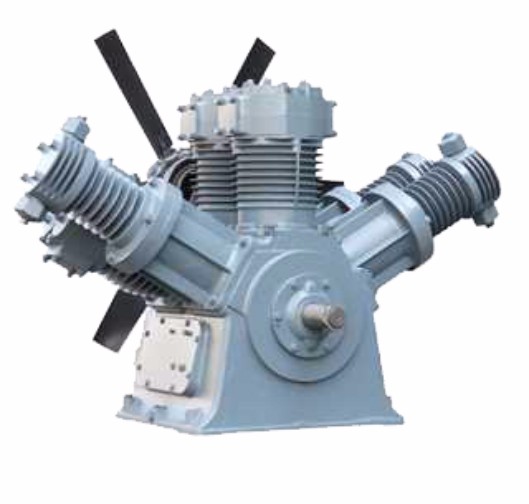

Der Kompressor ist ein Tauchkolbenkompressor. Es basiert auf einem bewährten Ölfeldkompressorrahmen, der für die Anforderungen der Hochdruckkompression modifiziert wurde. Der Rahmen ist dann mit luftgekühlten Zylindern ausgestattet, was höhere Verdichtungsverhältnisse und einen besseren Wirkungsgrad ermöglicht. Der Kompressor ist so ausbalanciert, dass er in den meisten Fällen auf einer Gummiauflage mit hoher Dichte betrieben werden kann und kein spezielles Fundament benötigt.
Zu den kritischen Abschaltungen gehören ein Schalter für die hohe Entladungstemperatur des Gases, ein Schalter für niedrigen Öldruck und ein Schalter für den hohen Entladungsgasdruck (Endstufe).


Zur weiteren Ausstattung gehören ein luftgekühlter Wärmetauscher nach jeder Kompressionsstufe (wassergekühlte Wärmetauscher sind optional erhältlich), Drucksicherheitsventile nach jeder Kompressionsstufe, alle internen Skid-Rohrleitungen, Personenschutz über rotierenden Komponenten und ein Abscheider nach jeder Stufe Kompression und ein automatisches Kondensatablasssystem.

Kompressorspezifikation

Für maximale Effizienz ausgelegt.

Unsere Kompressoren verfügen über austauschbare Zylinder, Zylinderköpfe, Kolben und Ventile.
Wir können maßgeschneiderte Kompressoren für große Druck- und Volumenbereiche zu äußerst wettbewerbsfähigen Preisen anbieten.
Arbeitet bei niedrigen Drehzahlen, niedrigen Verdichtungsverhältnissen und niedrigen Temperaturen für mehr Effizienz und längere Lebensdauer.
Kein besonderes Fundament erforderlich; Kompressoren können auf vorhandenen Betonböden montiert werden.
Erhältlich mit luft- oder wassergekühlten Ladeluft- und Nachkühlern.
Eine Reihe innovativer Funktionen zur Verbesserung der Effizienz und Produktivität jedes Komprimierungsvorgangs.
Entwickelt für eine hohe volumetrische Kompressionseffizienz im Dauer- oder intermittierenden Betrieb.
Dynamisch ausgewuchtet, um Vibrationen zu minimieren.
Gebaut für robuste Leistung.
Das einzigartige, unter Druck stehende Kurbelgehäuse fängt das gesamte Kolbenring-Blowby auf und erhöht so die Kompressionseffizienz weiter.
Die Gesamtölübertragung beträgt bei den meisten Anwendungen nur 10 bis 15 ppm, wobei ein optionales Ölentfernungssystem erhältlich ist, um die Ölübertragung auf 0,001 ppm zu reduzieren.
GreenField-Kompressoren erfordern keine externe Zwangsschmierung der Zylinder.
Interne Komponenten verfügen über integrierte Führungen und Ausrichtung für eine einfache Wartung.

Bei einem System mit einem Eingangsdruck von 2,0 MPa beträgt der Abgasstrom 450 Nm/h und der Abgasdruck ist in MPa einstellbar, 35 MPa.
Installationsform der Ausrüstung, bequemer Transport.

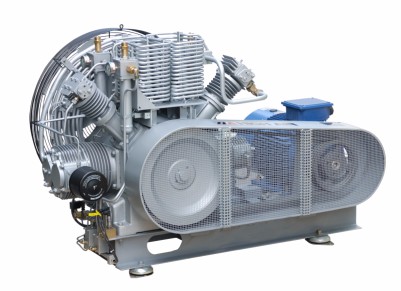

Der Kompressor wird durch einen Motor mit Riemenantrieb angetrieben und der Kompressor wird durch Luftkühlung gekühlt.
Die verwendeten Umgebungsbedingungen sind wie folgt:
Temperatur 0 C / + 45 C
Luftfeuchtigkeit < 90 %
Neigungswinkel: Quer +/-22,5o
Längsrichtung +/-15o
Die Kompressoreinheit wird in einer Brechstange installiert und der gesamte Test wird vorher durchgeführt Die Fabrik ist ausgefallen.
Die ISO9001-Zertifizierung des Qualitätssystems wurde von Han Weir erhalten.

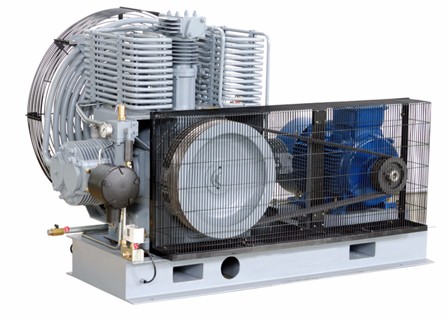

Der Kompressor wird vom Motor angetrieben und ist auf einen Riemenantrieb ausgelegt. Die Spindel des Motors wird über einen Riemen angetrieben, um die Kurbelwelle des Kompressorträgers anzutreiben. Der Pleuelmechanismus des Kompressors wandelt die Drehbewegung der Kurbelwelle in eine hin- und hergehende lineare Bewegung des Kolbens um und komprimiert so den Stickstoff. Der Motor und der Kompressor sind hauptsächlich in einer Basis installiert, was eine kompakte Struktur und einen bequemen Transport ermöglicht.

Gassystem
Die Funktion des Gassystems besteht hauptsächlich darin, das Gas zum Kompressor zu leiten. Nach der Komprimierung auf allen Ebenen des Kompressors wird dieser an den Einsatzort eingeführt. Beginnen Sie vom Filter der ersten Stufe des Kompressors bis zum Ende des Absperrventils des Abgasrohrs der letzten Stufe des Kompressors. Das Luftsystem des Kompressors besteht aus dem Rohransaugfilter, dem Dampf-Wasser-Abscheider, dem Kühler, dem Auslassrohr, dem Sicherheitsventil usw. Die Hauptmerkmale des Luftstraßensystems des Han-Wehrkompressors:
Das automatische Entwässerungssystem kann für eine bessere Arbeitseffizienz sorgen.
Jede Ebene verfügt über ein Manometer und ein Sicherheitsventil, um die Betriebssicherheit weiter zu verbessern.
Der Auslassanschluss ist mit einem Rückschlagventil ausgestattet, um die Umweltfreundlichkeit des Geräts zu verbessern.
Am Auslassanschluss ist die Abgastemperatur des Kompressors zu hoch und die Abschaltung ist geschützt.
Am Auslassanschluss ist der Abgasdruck des Kompressors zu hoch und die Abschaltung ist gesichert.

HGB7.5-20/350

Kompressorparameter
