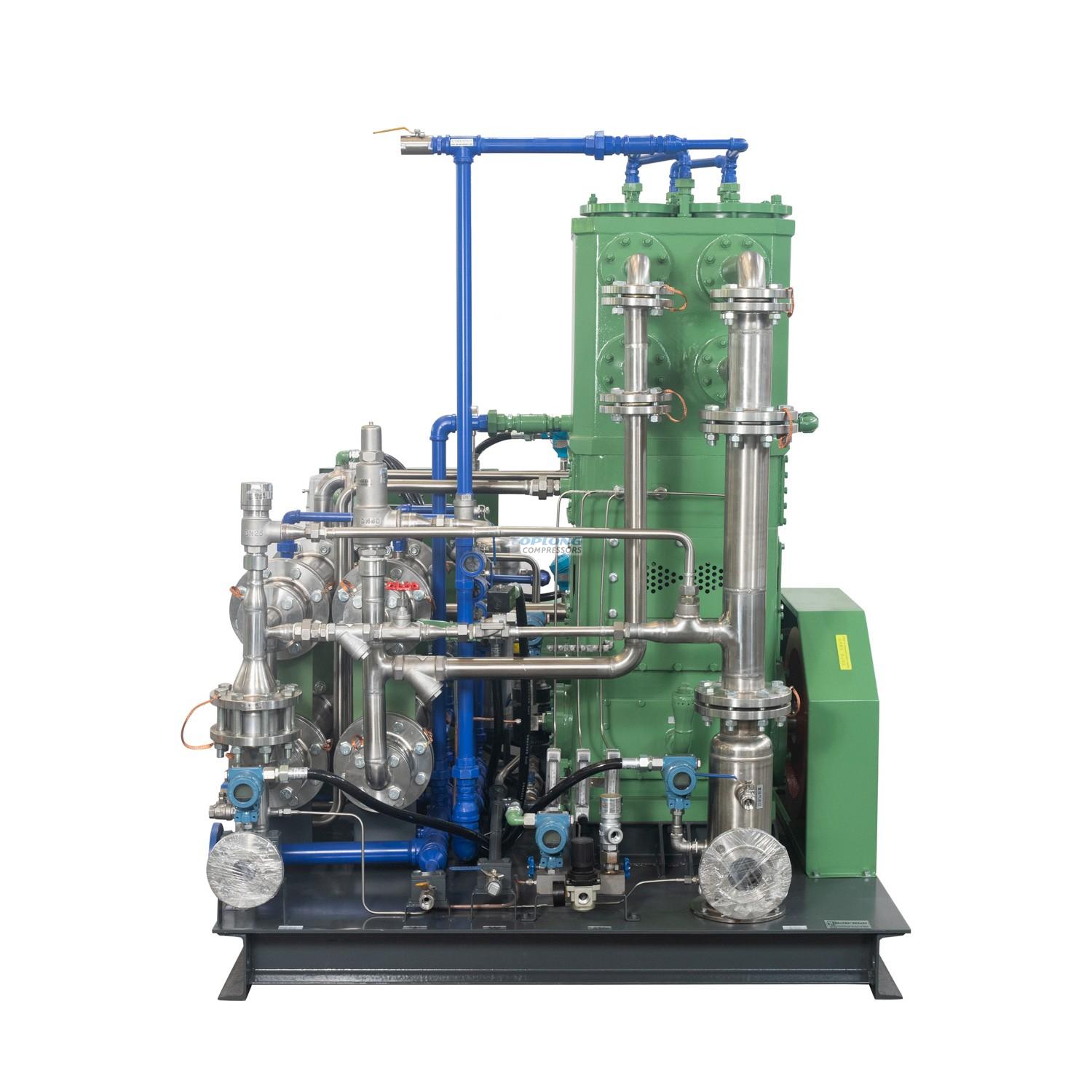

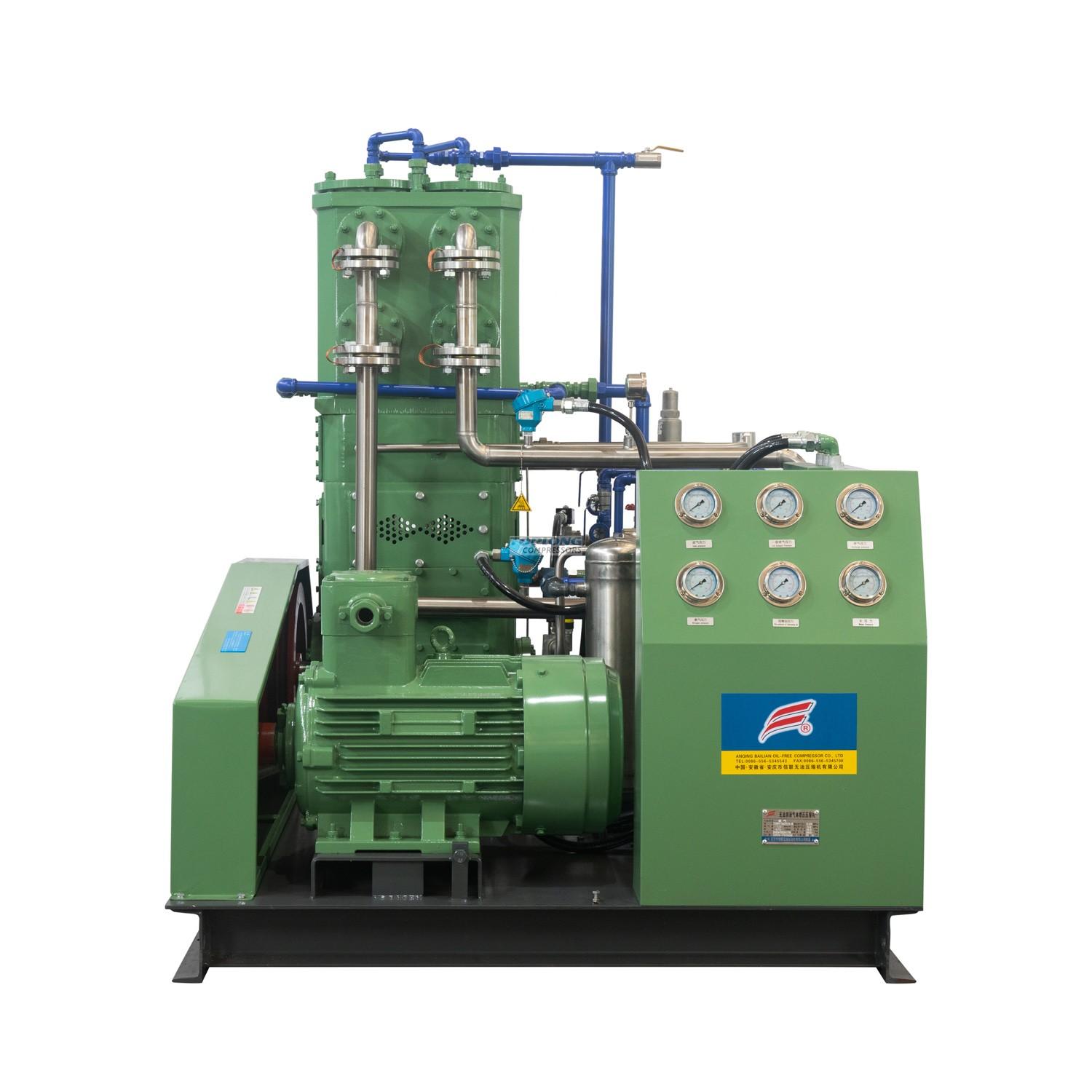

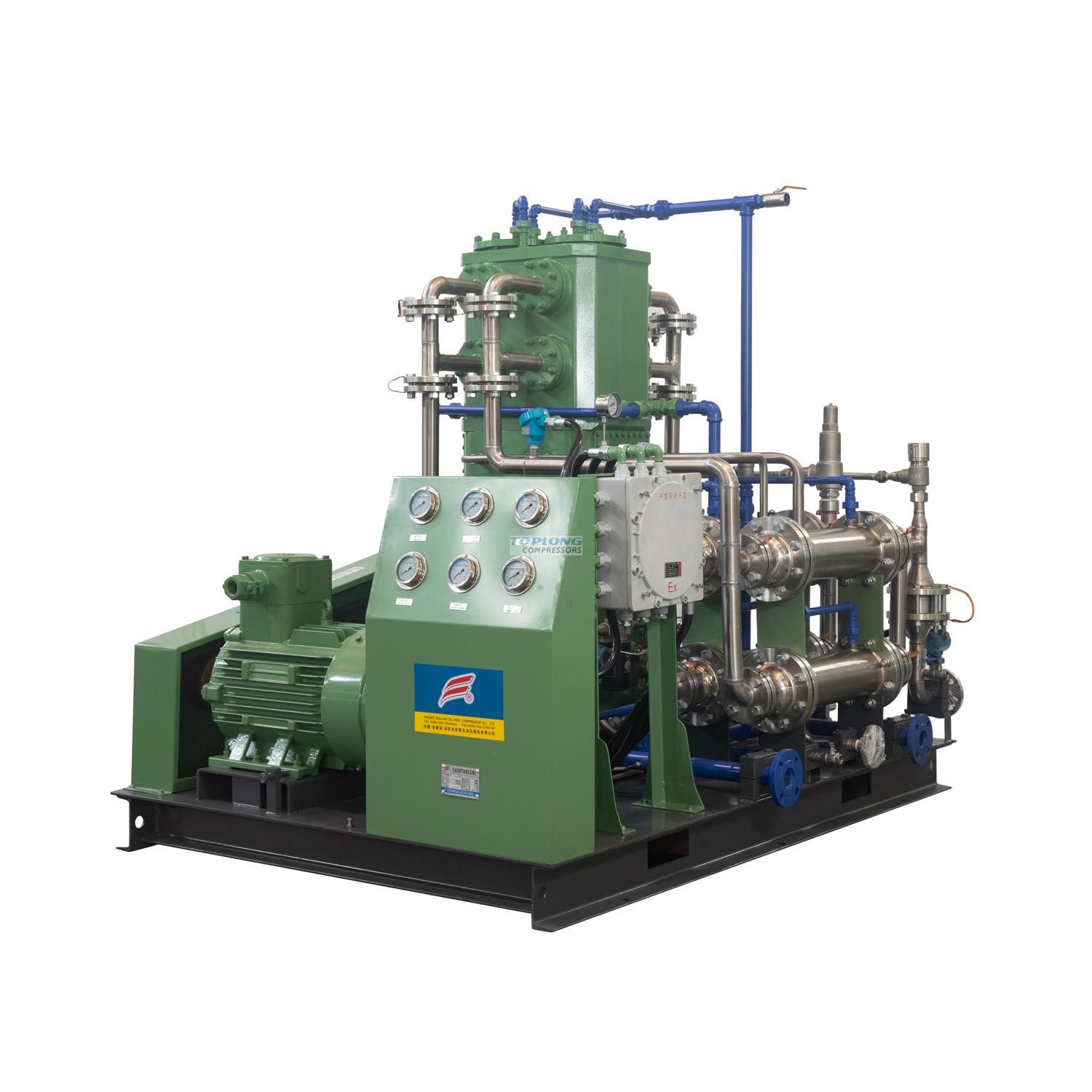

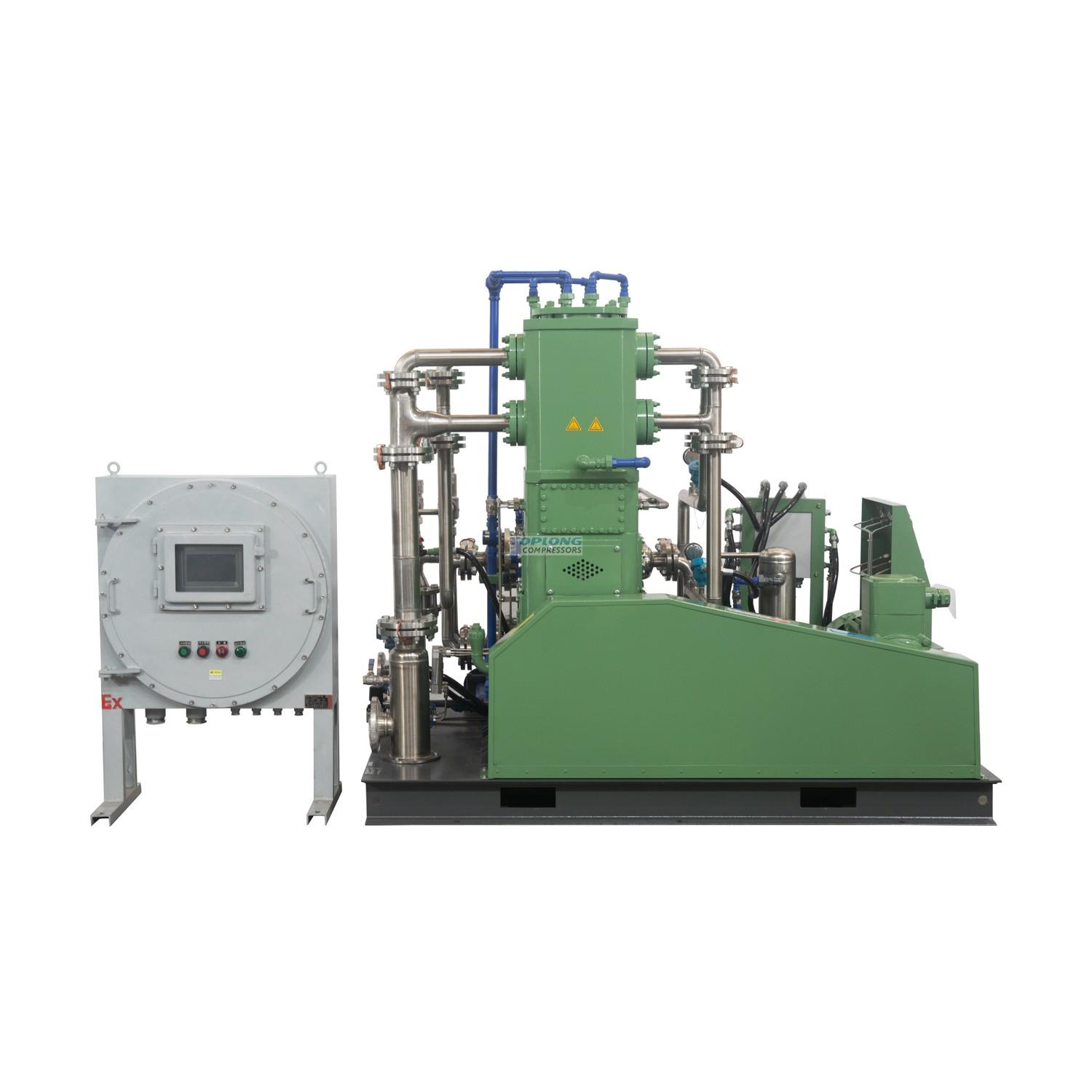

Hochwertiger ölfreier Wasserstoffkompressor vom Fabrikhersteller

Hochwertiger ölfreier Wasserstoffkompressor vom Fabrikhersteller

Wechselstromversorgung

Wasserstoff

Motor, Pumpe, Lager

220/380/440/50/60 Hz/dreiphasig

beschreibung

Funktionsprinzip des Wasserstoffkompressors

Der Aufbau eines Wasserstoffkompressors ist komplexer. Die wichtigeren Komponenten sind Gusseisenzylinder, Gusseisenzylinderlaufbuchse, Gusseisenzylinderkopf, Gusseisenkurbelwelle, Pleuelstange, Kreuzkopf (einschließlich Kreuzkopfschieber), Füllstück, Kolben (einschließlich Kolbenring), Ölabstreifring, Kolbenpleuelstange aus Edelstahl, Gasventil aus Edelstahl usw. sowie einige Zusatzgeräte wie Gasfilter, Puffer, Schmierölleitung usw. Wie andere Kolbenkompressoren umfasst der Wasserstoffkompressor drei Prozesse: Ansaugen, Komprimieren und Ausstoßen. Unter dem Motorantrieb treibt die Kurbelwelle den Kreuzkopf, die Kolbenpleuelstange und den Kolben im Zylinder hin und her, und das Gas wird schließlich unter der Kolbenkompression durch das Luftventil abgelassen.

Technische Daten

Projekt und Parameter
Medium	Wasserstoff		Menge	1
Zwischendruck MPa ( G )	0,05		Einlasstemperatur ℃	0 ～35
Förderdruck Mpa ( G )	2.0		Entladungstemperatur (nach dem Abkühlen ) ℃	≤55
Volumenstrom Nm ³ /h	50 ( Innendruck = 0,05 MPag ）		Kolbenhub mm	75
Modell	TZWH-50/0,5-20		Komprimierte Serie	3
Strukturtyp	Vertikaler Kufentyp mit hin- und hergehendem Kolben		Anzahl der Zylinder	4
Drehzahl der Kurbelwelle U/min	415 ※		Spannung V	380V50Hz
Kühlmethode	Wasserkühlung		Kühlwasserdurchfluss t/h	1.5
Wellenleistung KW	9.2		Motorgeschwindigkeit U/min	1460 ※
Motor	15 kW 380 V 50 Hz ExdIICT4 ※
Außenmaß mmXmmXmm	L2000×B1400×H1950 ※		Stückgewicht t	1,55 ※
Schnittstellengröße mm	Einlass DN40 / Auslass DN15 / Kühlwasser DN20
Fahrmodus	Entschleuniger
Material ist teilweise mit dem Gas in Kontakt	Körper, rutschen	Gusseisen
	Kolbenring, Füller	gefülltes Polytetrafluorethylen
	Gasventil, Zylinderkopf	Edelstahl
Lieferumfang	Hauptmotor, Motor, Ölpumpe, auf einem Rahmen montiertes Chassis, Startschrank, Luftansaugfilter, primäre Instrumenten- und Steuerkomponenten, Sicherheitsventil, Spezialwerkzeuge, passender Import- und Exportflansch, zufällige Dokumente usw.
Andere Angelegenheiten, die Aufmerksamkeit erfordern	1 、Elektrische Explosionsschutzklasse für den Standort: ExdIICT4 ； 2 、Schmieröl wird vom Benutzer selbst bereitgestellt. 3 、Die Kolbenstange ist mit Stickstofffüllgas abgedichtet und die Stickstoffquelle muss kontinuierlich vor Ort bereitgestellt werden ; 4 、※ Die Spaltendaten dienen der Benutzerreferenz
Lieferzeit	Vertragsunterzeichnung, 70 Werktage nach der Anzahlung auf dem Konto
