Principe de fonctionnement du compresseur d'hydrogène

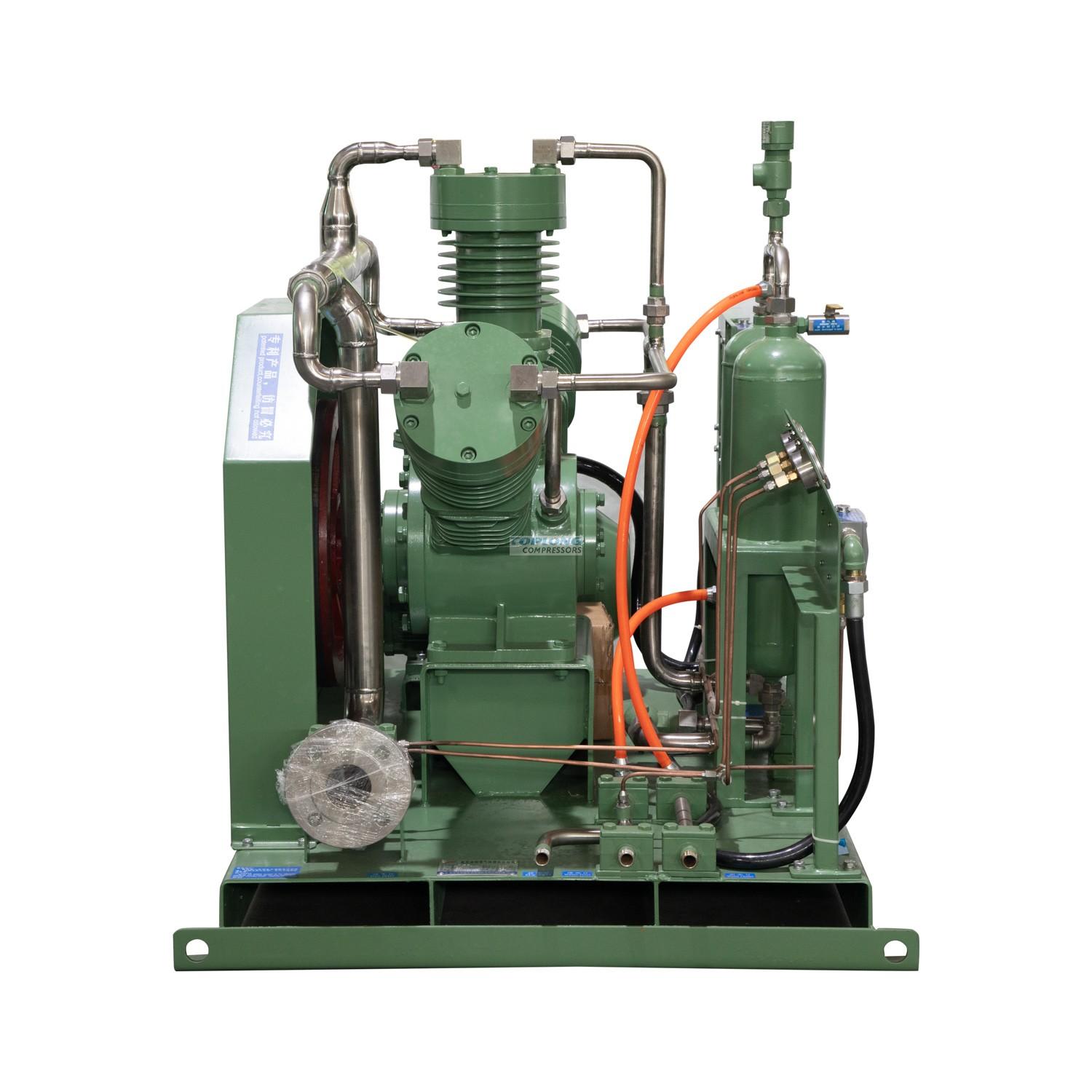

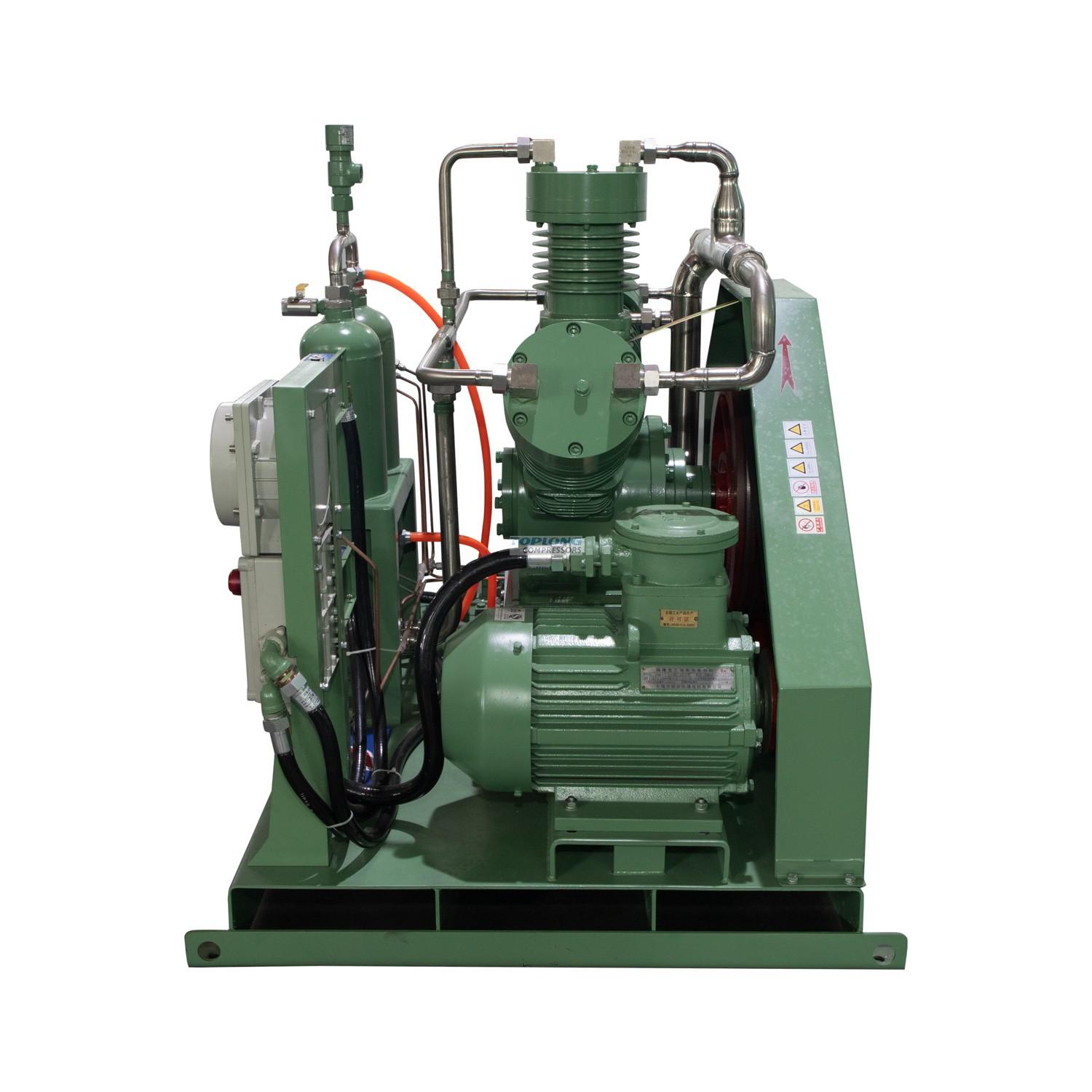

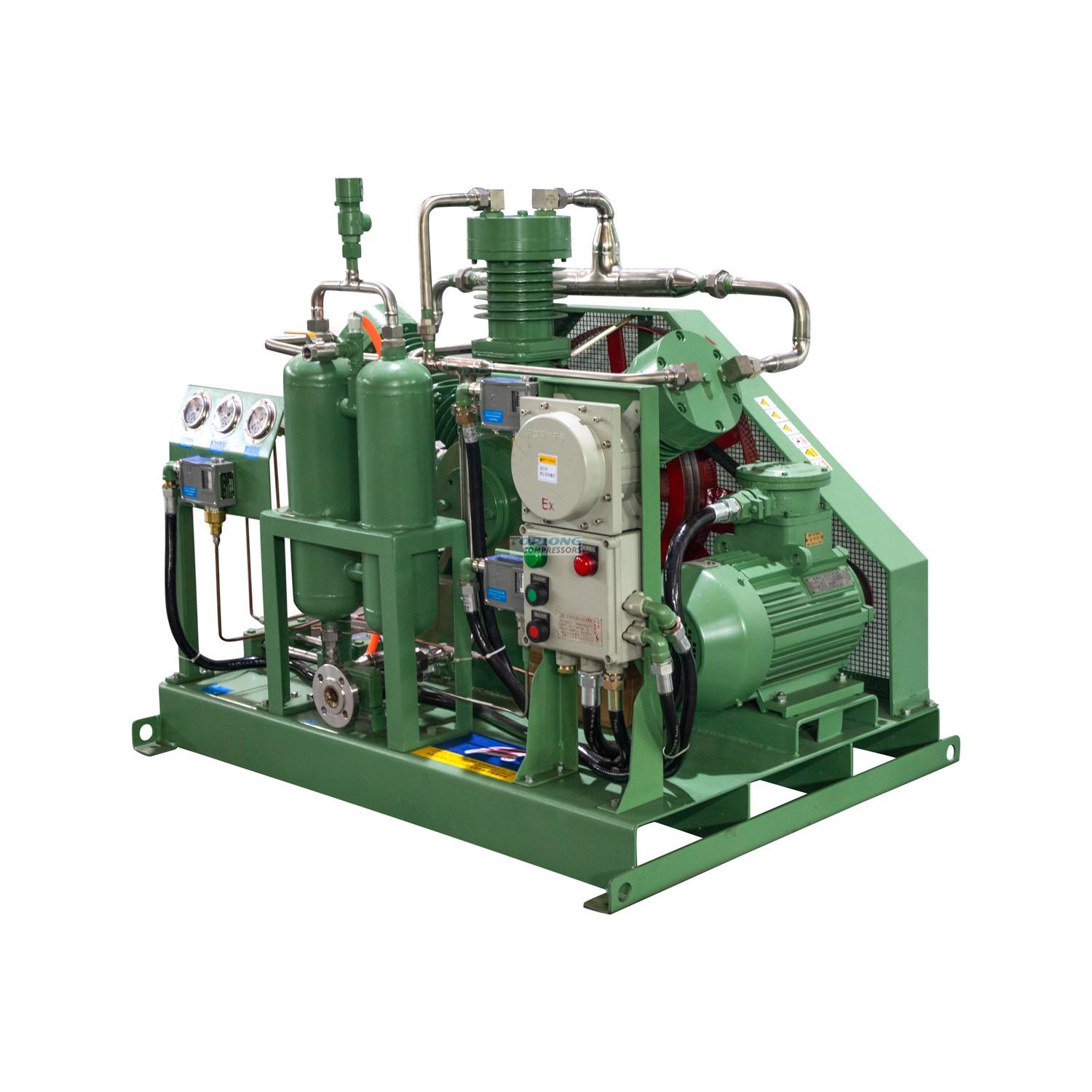

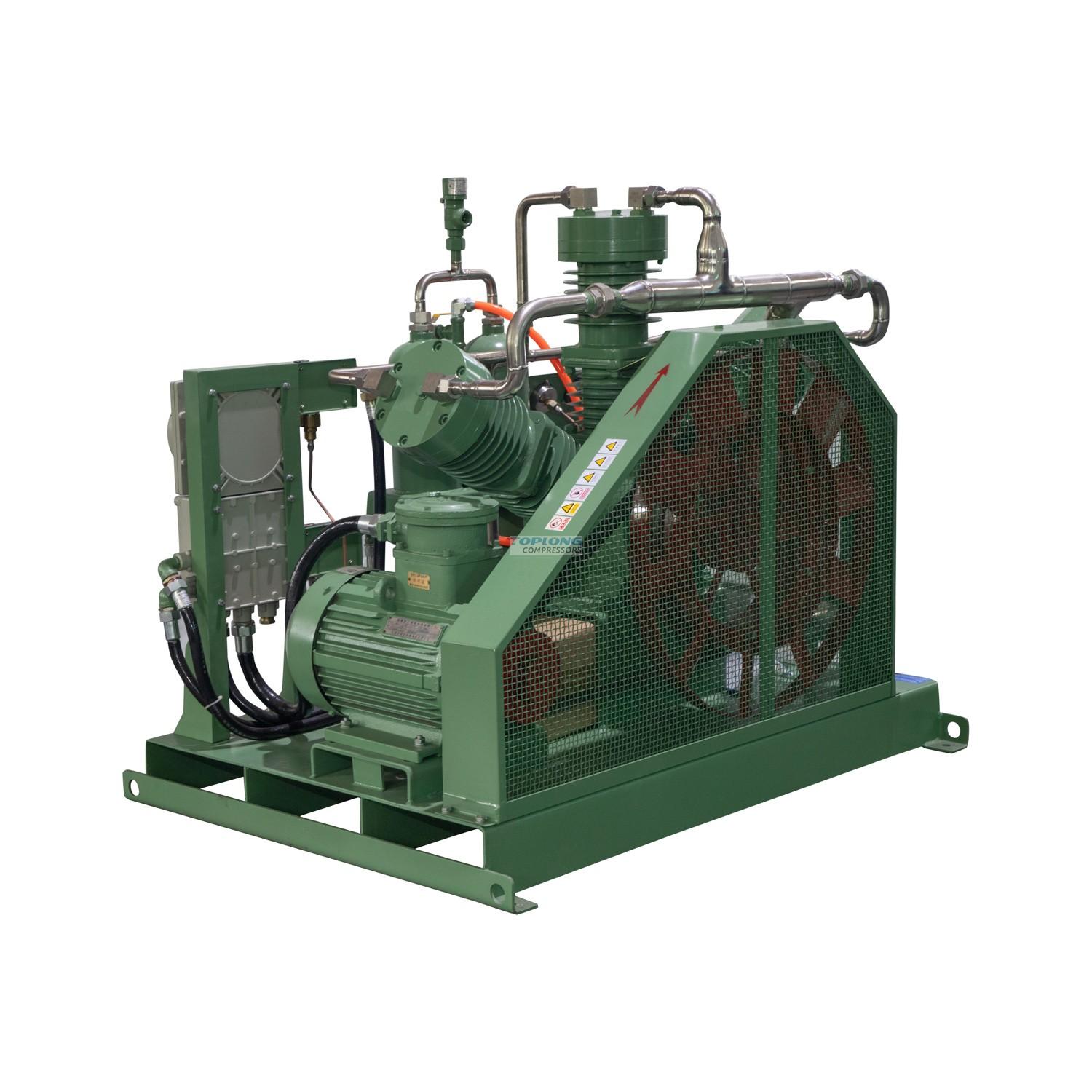

La structure du compresseur d'hydrogène est plus complexe, les composants les plus importants sont le cylindre en fonte, le manchon de cylindre en fonte, la culasse en fonte, le vilebrequin en fonte, la bielle, la traverse (y compris le coulisseau de traverse), la charge, le piston (y compris le segment de piston), la bague de raclage d'huile, la bielle de piston en acier inoxydable, la soupape à gaz en acier inoxydable, etc., en plus de certains équipements auxiliaires, tels que le filtre à gaz, le tampon, la conduite d'huile de lubrification, etc. Comme les autres compresseurs alternatifs, le compresseur d'hydrogène comprend trois processus : l'aspiration, la compression et l'échappement. Sous l'entraînement du moteur, le vilebrequin entraîne la traverse, la bielle du piston et le piston d'avant en arrière dans le cylindre, et le gaz est finalement évacué par la soupape d'air sous la compression du piston.
Données techniques
Projet et paramètres
Moyen
Hydrogène
Quantité
1
Pression inter- MPa (G )
0. 4
Température d' entrée ℃
≤ 40
Pression de refoulement Mpa (G )
20 .0
Température de refoulement (après refroidissement) ℃
≤ 50
Débit volumique Nm3 /h
5 .6
Course du piston mm
75
Modèle
G HW- 5 .6/4-200
Séries compressées
3
Type de structure
Lubrification entièrement sans huile type W
Nombre de cylindres
3
Vitesse du vilebrequin tr/min
300 ※
Tension V
380
Méthode de refroidissement
refroidissement par eau
Débit d'eau de refroidissement t/h
0,5
Puissance à l'arbre KW
≤2,4 kW
Vitesse du moteur tr/min
730
Entrée et sortie de l'interface de gaz mm
15 、M16*1,5
Interface d'entrée et de sortie d'eau mm
1 5
Moteur
