Principe de fonctionnement du compresseur d'hydrogène
La structure du compresseur d'hydrogène est plus complexe, les composants les plus importants sont le cylindre en fonte, le manchon de cylindre en fonte, la culasse en fonte, le vilebrequin en fonte, la bielle, la traverse (y compris le coulisseau de traverse), la charge, le piston (y compris le segment de piston), la bague de raclage d'huile, la bielle de piston en acier inoxydable, la soupape à gaz en acier inoxydable, etc., en plus de certains équipements auxiliaires, tels que le filtre à gaz, le tampon, la conduite d'huile de lubrification, etc. Comme les autres compresseurs alternatifs, le compresseur d'hydrogène comprend trois processus : l'aspiration, la compression et l'échappement. Sous l'entraînement du moteur, le vilebrequin entraîne la traverse, la bielle du piston et le piston d'avant en arrière dans le cylindre, et le gaz est finalement évacué par la soupape d'air sous la compression du piston.
Données techniques
Projet et paramètres
Moyen
Hydrogène
Quantité
1
Inter pression MPa （G ）
0,05
Température d' entrée ℃
0 ～35
Pression de décharge Mpa （G ）
2.0
Température de décharge (après refroidissement) ℃
≤55
Débit volumique Nm 3 /h
50
( Pression interne = 0,05 MPag )
Course du piston mm
75
Modèle
TZWH-50/0.5-20
Série compressée
3
Type structurel
Type à patin vertical à piston alternatif
Nombre de cylindres
4
Vitesse du vilebrequin tr/min
415 ※
Tension V
380V50Hz
Méthode de refroidissement
refroidissement par eau
débit d'eau de refroidissement t/h
1,5
Puissance à l' arbre KW
9.2
Vitesse du moteur tr/min
1460 ※
Moteur
15 kW 380 V 50 Hz ExdIICT4 ※
Dimension du contour mmXmmXmm
L2000×L1400×H1950 ※
Poids unitaire t
1,55 ※
Taille de l'interface mm
Entrée DN40 / Sortie DN15 / eau de refroidissement DN20
Mode conduite
décélérateur
Le matériau est partiellement en contact avec le gaz
Corps, toboggan
fonte
Segment de piston, remplissage
polytétrafluoroéthylène chargé
Soupape de gaz, culasse
acier inoxydable
Etendue de la livraison
Moteur principal, moteur, pompe à huile, châssis monté sur patins, armoire de démarrage, filtre d'admission d'air, composants d'instruments et de contrôle primaires, soupape de sécurité, outils spéciaux, bride correspondante d'importation et d'exportation, documents aléatoires, etc.
Autres questions nécessitant une attention particulière
1 、Qualité antidéflagrante électrique du site : ExdIICT4 ;
2 、L'utilisateur d'huile lubrifiante est auto-approvisionné.
3 、La tige de piston est scellée avec du gaz de remplissage d'azote et la source d'azote doit être fournie en permanence sur place ；
4 、※ Les données des colonnes sont à titre de référence pour l'utilisateur
Délai de livraison
Signature du contrat, 7 0 jours ouvrés après le versement de l'acompte sur le compte

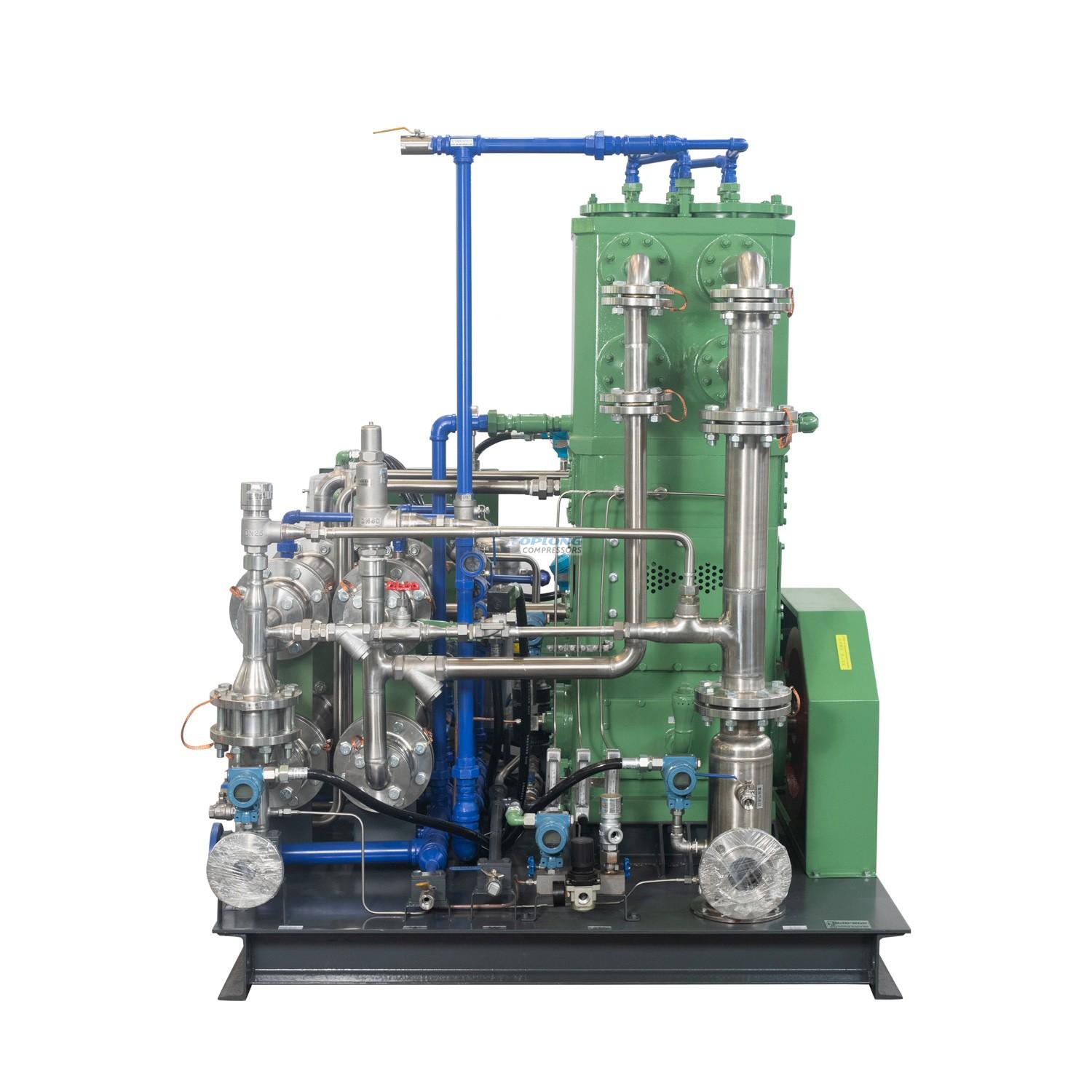

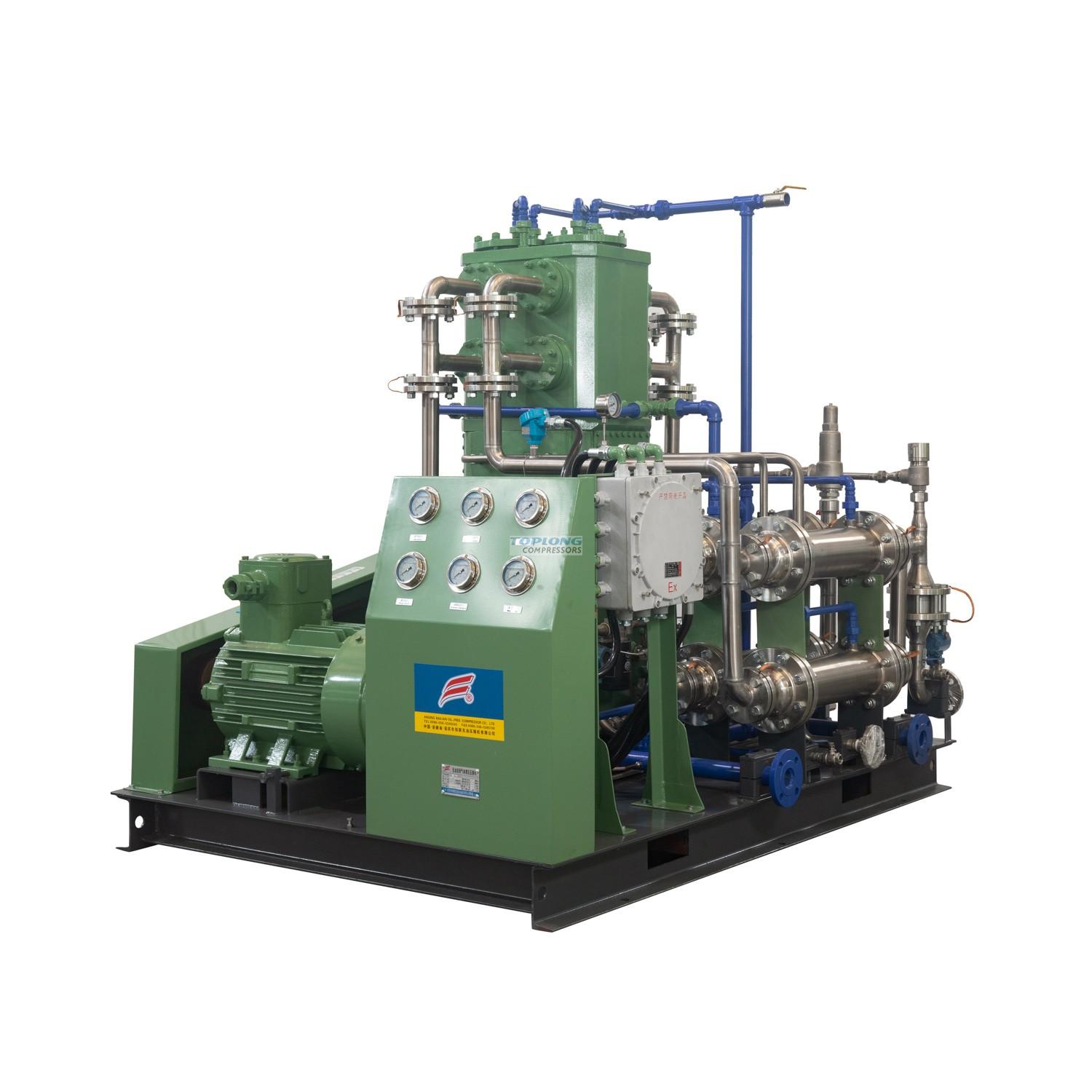

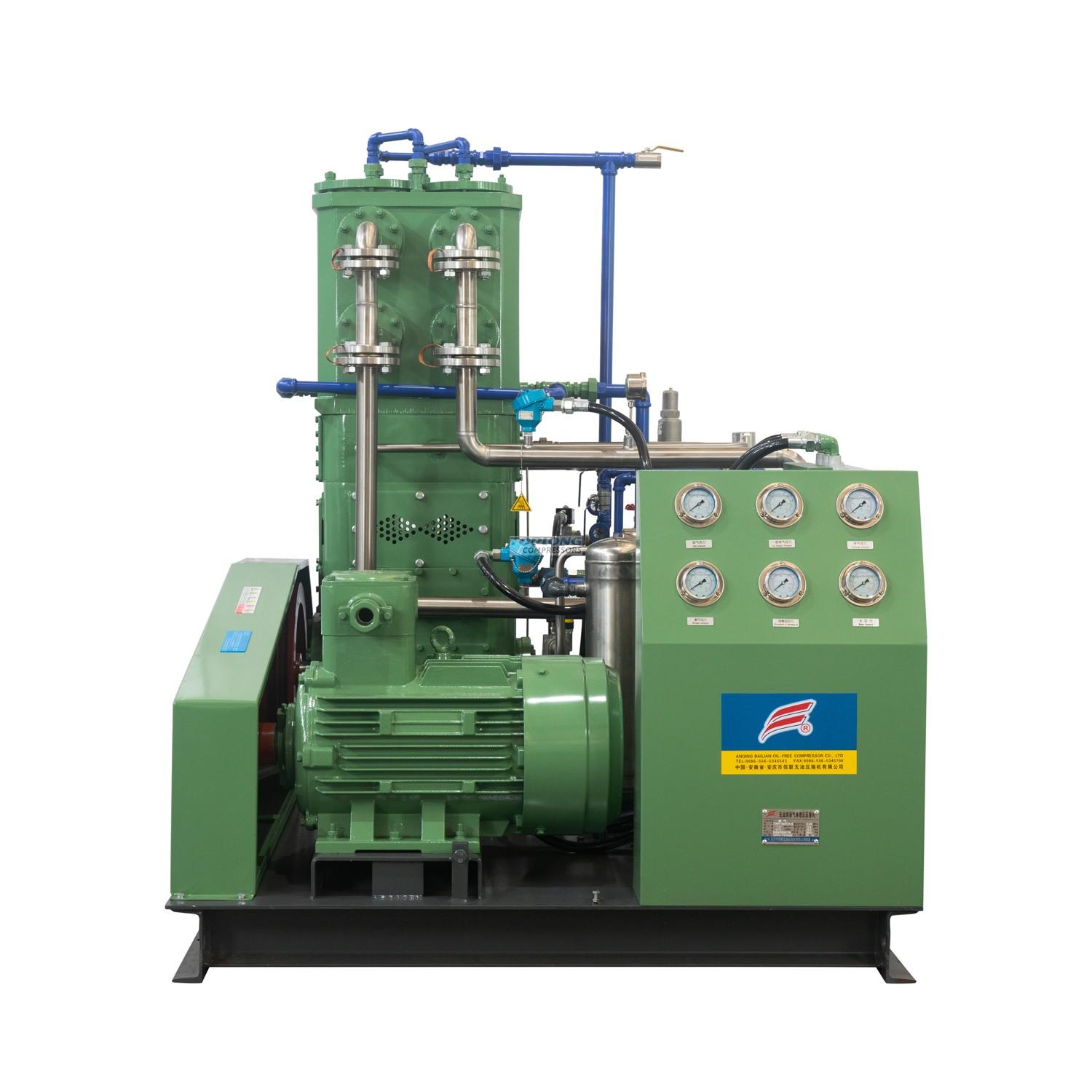

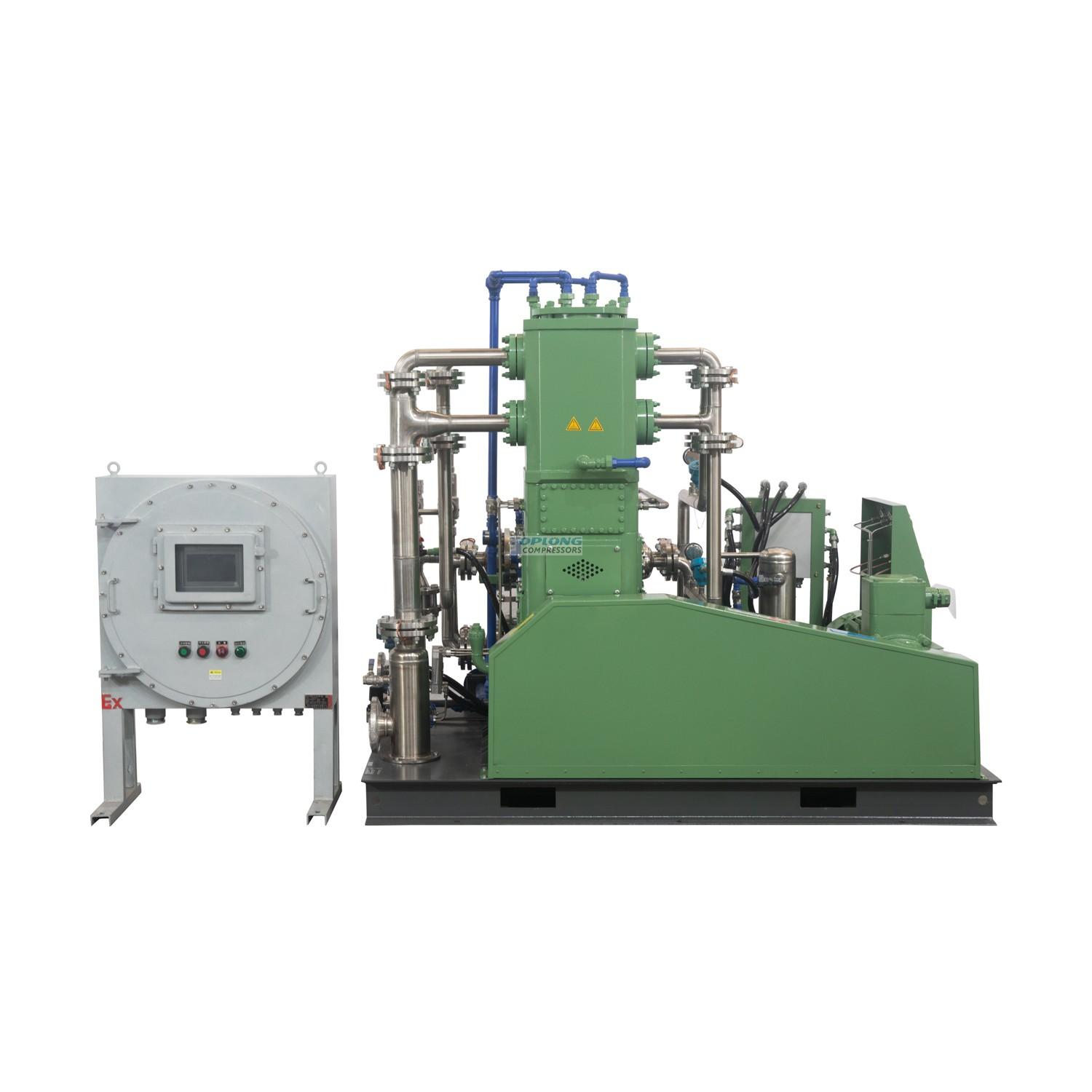

Image détaillée
