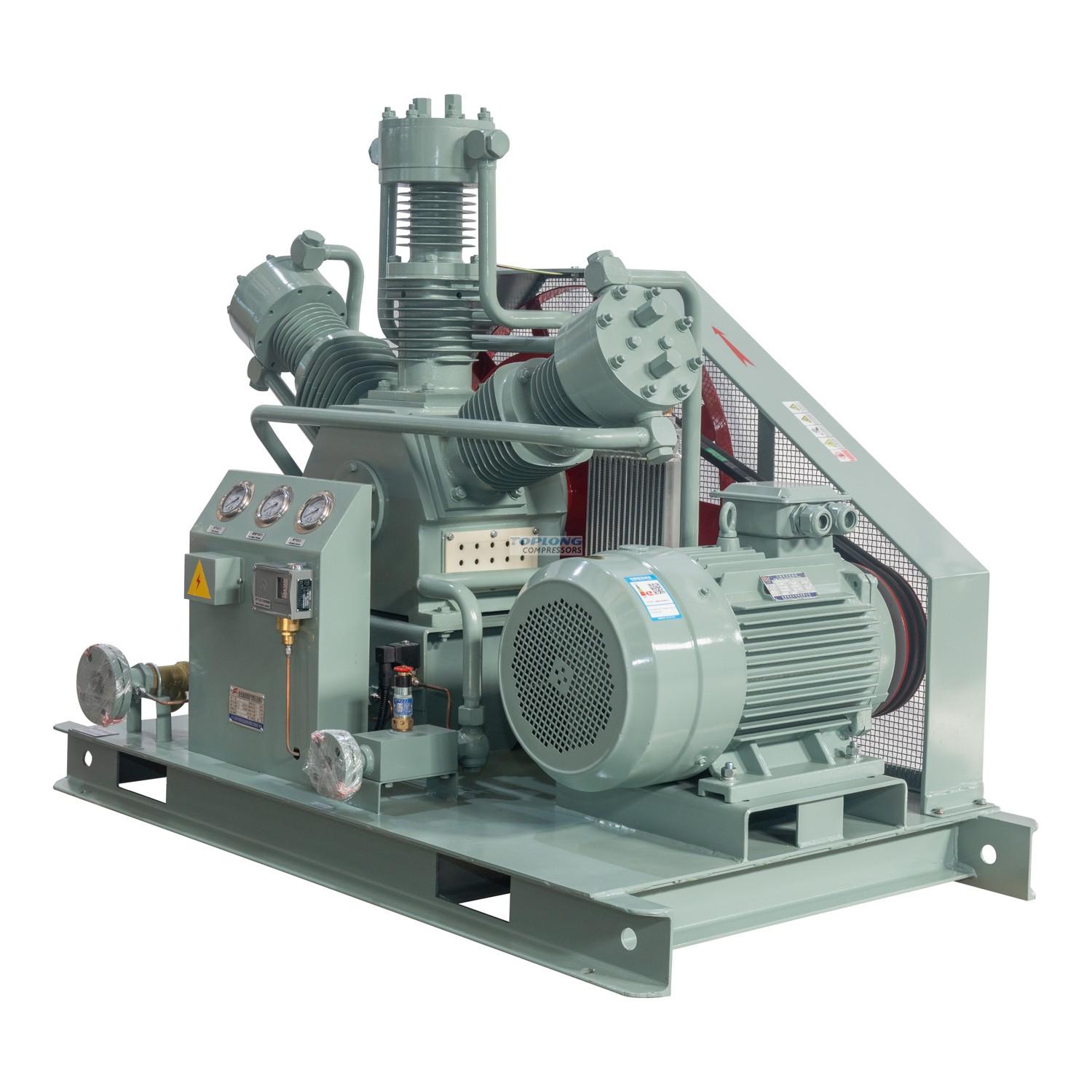

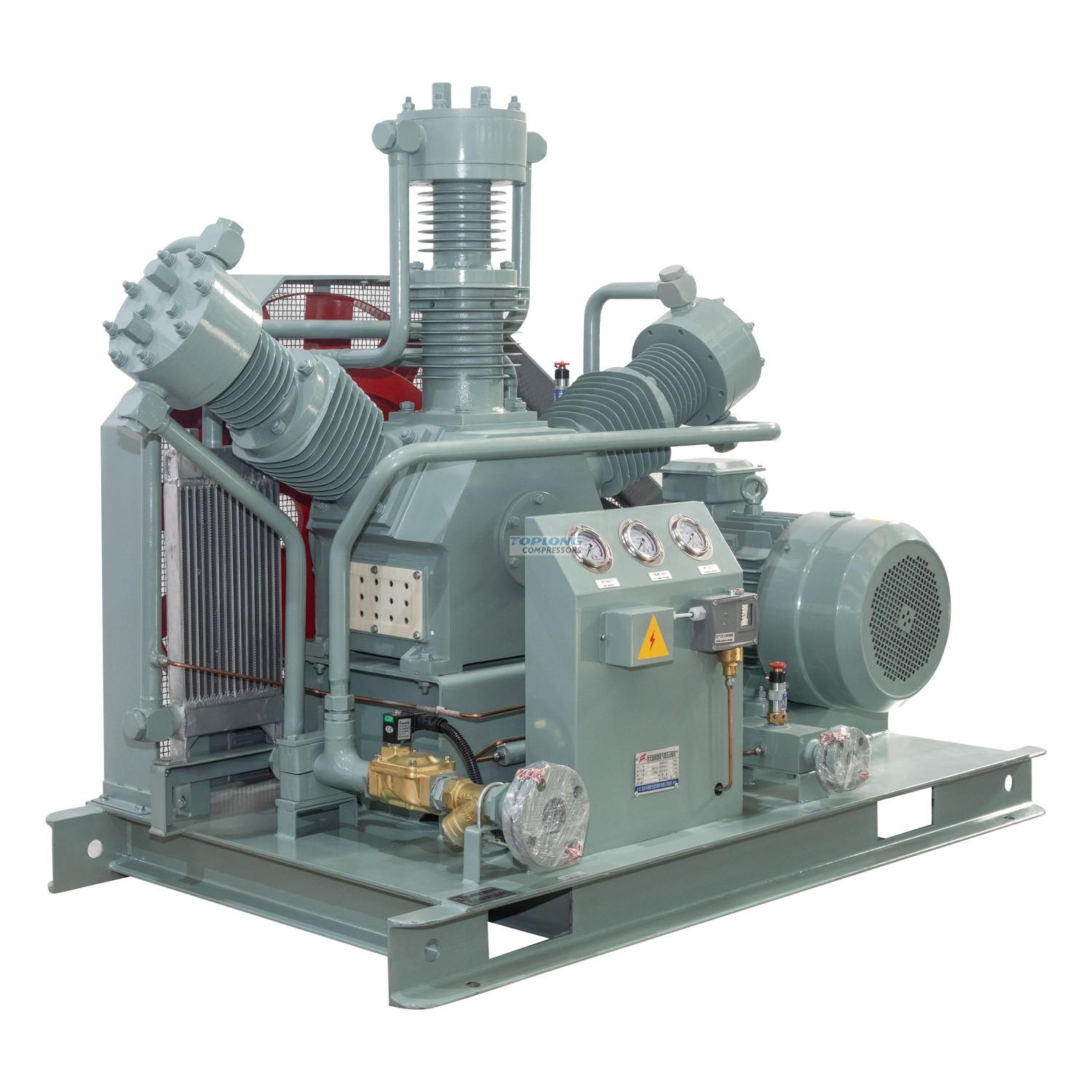

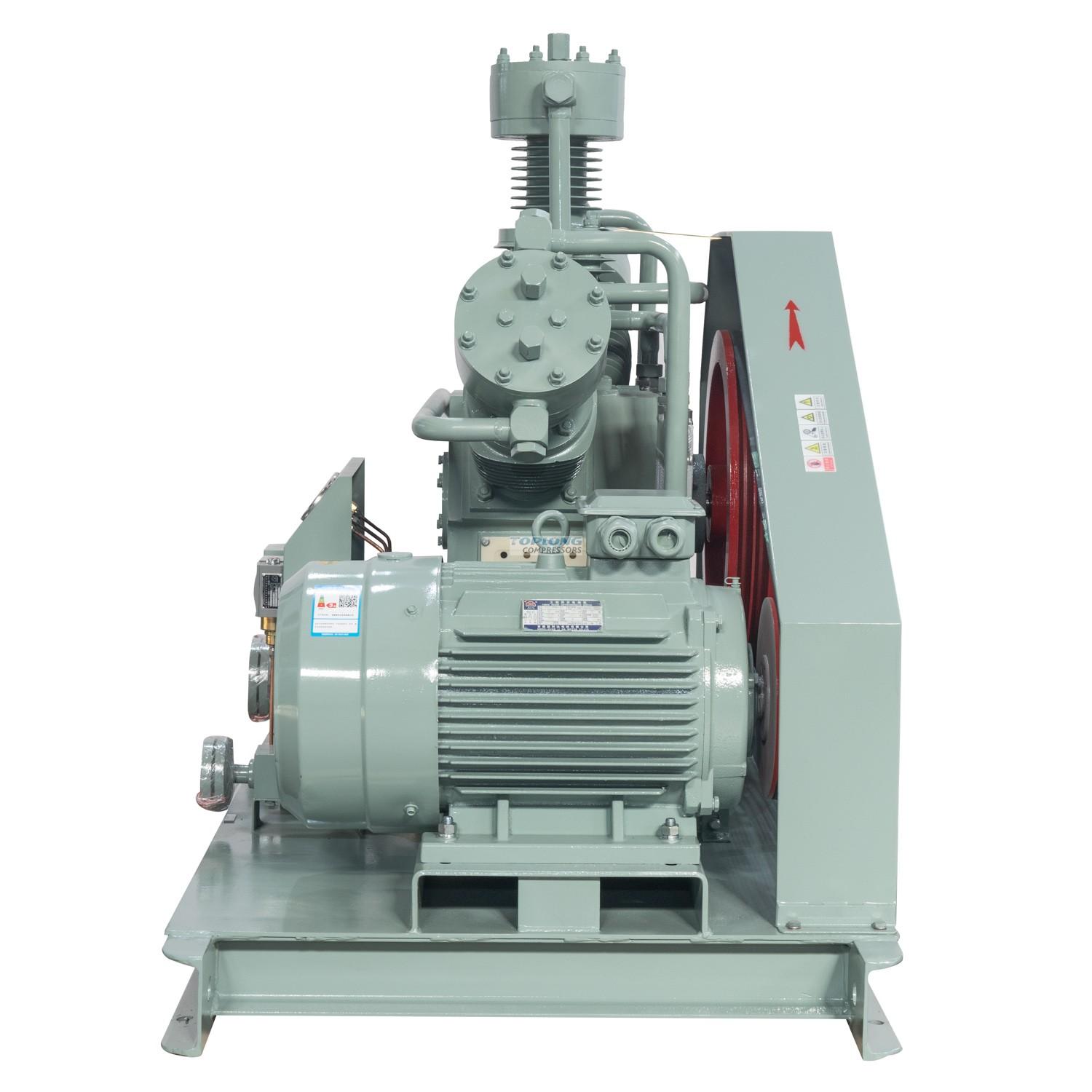

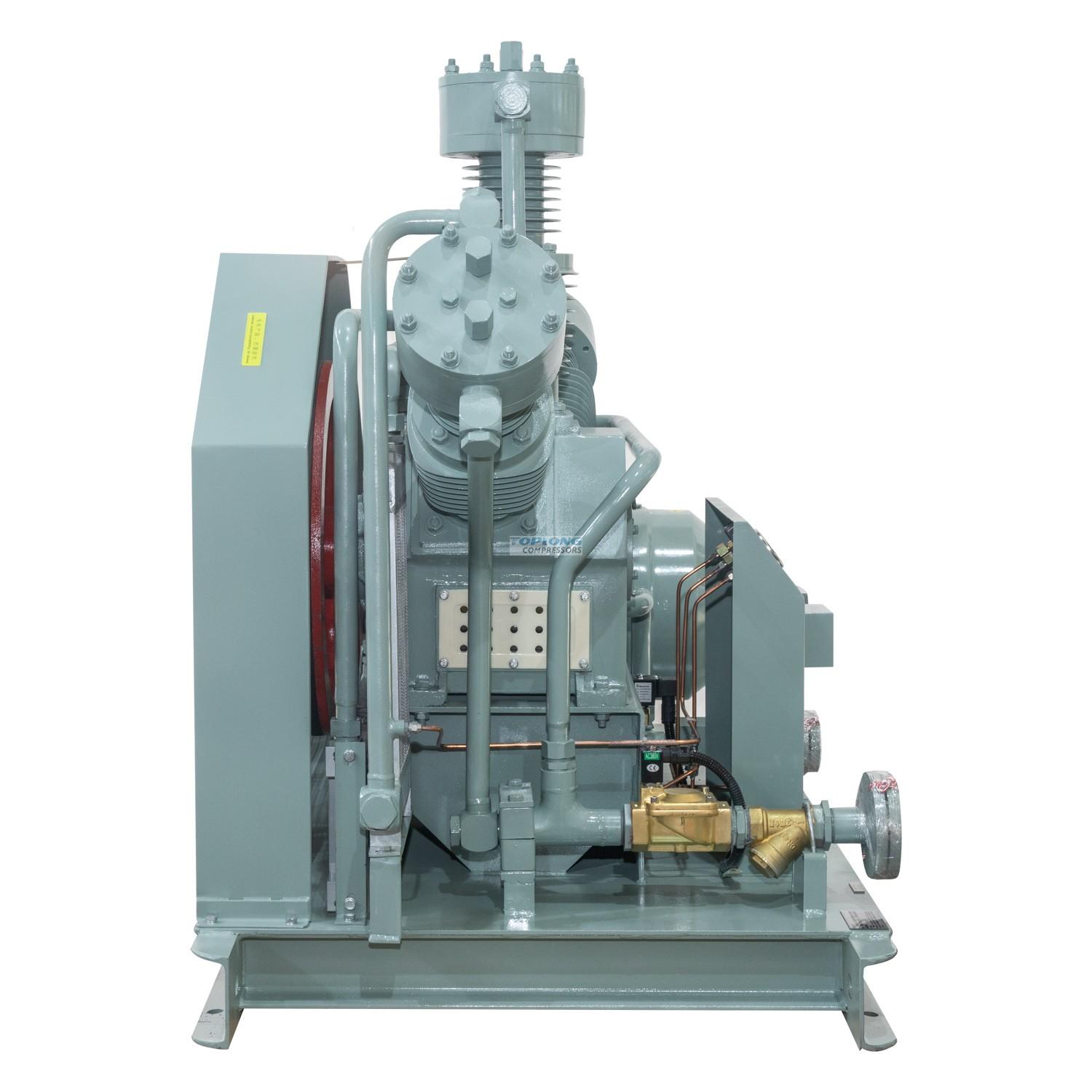

COMPRESSEUR D'AZOTE BASSE PRESSION TYPE VW
Ce compresseur d'azote convient à une pression d'admission de 5 à 7 barg (70 à 100 psig), une pression d'échappement de 20 à 40 barg, un système de découpe laser à faible débit.
Caractéristiques de ce compresseur
Il adopte une compression à deux étages, un refroidissement par air, ce qui est pratique à utiliser et assure un bon effet de refroidissement du compresseur. L'entrée est équipée d'un régulateur de pression d'admission, l'extrémité d'échappement est équipée d'un régulateur de pression et chaque étage est équipé d'une soupape de sécurité. Si l'affichage indique une surchauffe et une surpression, le système déclenchera une alarme et s'arrêtera. assurer un fonctionnement sûr. Il y a une position de chariot élévateur au bas du compresseur, qui peut être facilement transférée sur le chantier.
Voici les données techniques de notre compresseur d'azote sans huile
|
项目及参数 Projet et paramètres |
|||
|
介质 Moyen |
氮气 Azote |
数量 Quantité |
1 |
|
进气压力MPa （G ） Pression d'entrée MPa (G) |
0,5 |
进气温度 ℃ Température d' entrée ℃ |
0 ～35 |
|
排气压力Mpa （G ） Pression de refoulement Mpa (G) |
10,0 |
排气温度（冷却后）℃ Température d'échappement (Après refroidissement) ℃ |
≤55 |
|
容积流量 Nm 3 /h Débit Nm 3 /h |
20 （进气压力=0,5MPa ） 2 0 ( pression inter=0,5Mpa) |
活塞行程mm Course du piston mm |
75 |
|
型号 Modèle |
GWW-20/5-100 |
压缩级数 Série compressée |
3 |
|
结构型式 Type structurel |
W型橇装式 W monté sur traîneau |
气缸数量 Nombre de cylindres |
3 |
|
Vitesse de rotation tr/min Vitesse du vilebrequin tr/min |
440 ※ |
电压V Tension V |
380 |
|
冷却方式 Méthode de refroidissement |
水冷 refroidissement par eau |
冷却水流量t/h Débit d'eau de refroidissement t/h |
0,6 |
|
轴功率KW Puissance à l'arbre kW |
4.5 |
Vitesse de rotation tr/min Vitesse du moteur tr/min |
1440 |
|
电机 Moteur principal |
5,5 kW 380 V 50 Hz 5,5 kW 380 V 50 Hz Ne contient pas de moteur |
||
|
外形尺寸 Dimension du contour mmXmmXmm |
L1400×L8 50 ×H1200 ※ |
机组重量t Poids unitaire T |
0,72 ※ |
|
接口尺寸mm Taille de l'interface mm |
DN15 / DN8 / DN20 Air d'admission DN15 / air d'échappement DN8 / conduite d'eau DN20 |
||
|
传动方式 Mode conduite |
皮带传动 entraînement par courroie |
||
|
主要部件材料 Matériau des composants principaux |
机身、曲轴 Corps, vilebrequin |
铸铁 fonte |
|
|
|
活塞 Piston |
铝合金/铜合金 Alliage d'aluminium/alliage de cuivre |
|
|
|
气阀 soupape d'air |
不锈钢 acier inoxydable |
|
|
|
活塞环、导向环 Segment de piston, segment de guidage |
填充聚四氟乙烯 polytétrafluoroéthylène chargé |
|
|
供货范围 Etendue de la livraison |
主机、冷却器、启动柜、进气过滤器、安全阀、随机文件等。 Moteur principal, refroidisseur, armoire de démarrage, filtre d'admission d'air, soupape de sécurité, fichier aléatoire, etc. |
||
|
其他注意事项 Autres questions nécessitant une attention particulière |
1 、轴端机械密封； 2 、※栏数据供用户参考，机器出厂时有出入。 1, la garniture mécanique d'extrémité d'arbre ; 2, ※ Les données de la colonne sont pour la référence de l'utilisateur |
||
|
交货期 Délai de livraison |
合同签订，预付款到账后40个工作日 Contrat signé , 40 jours après réception de l'acompte |
||
