Descrição

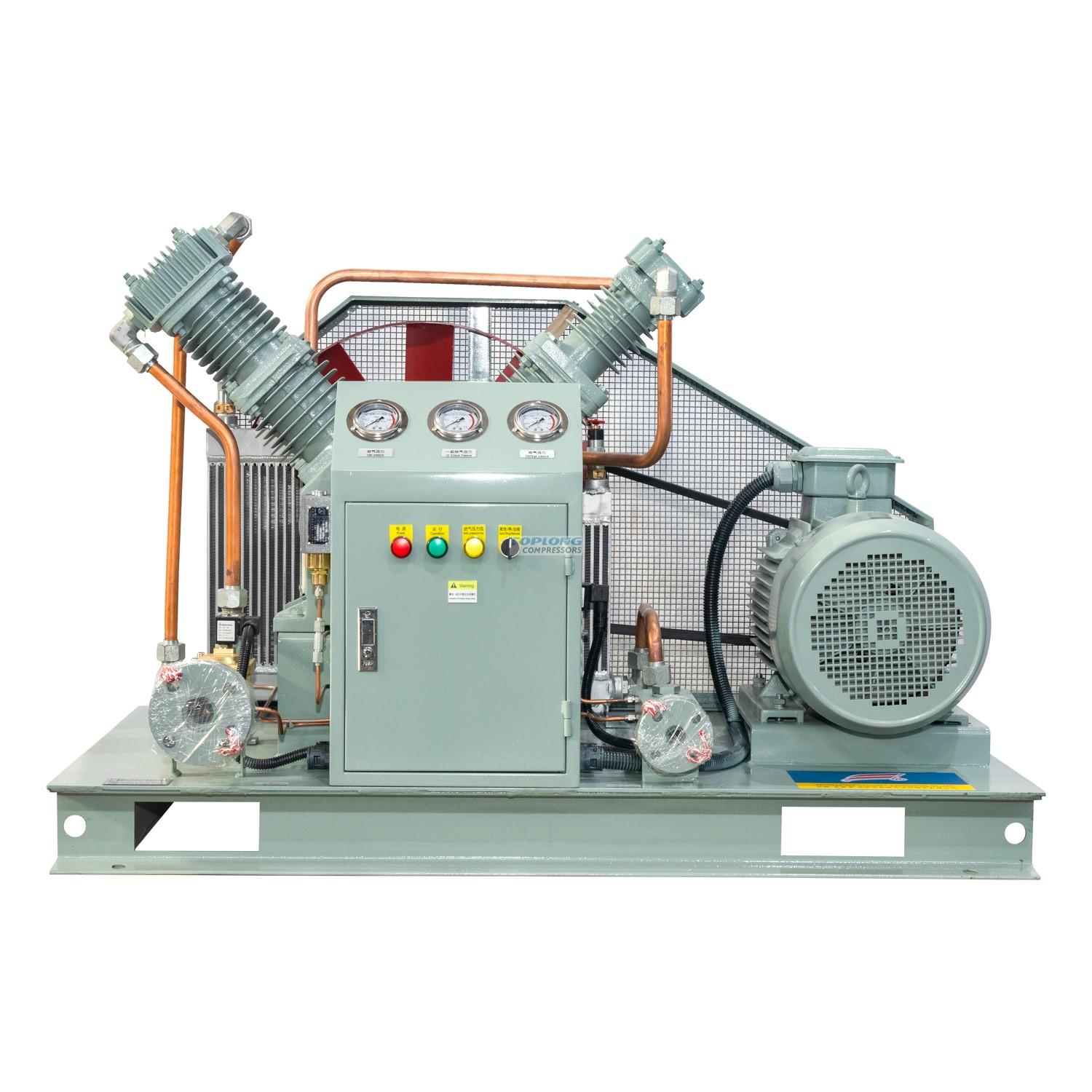

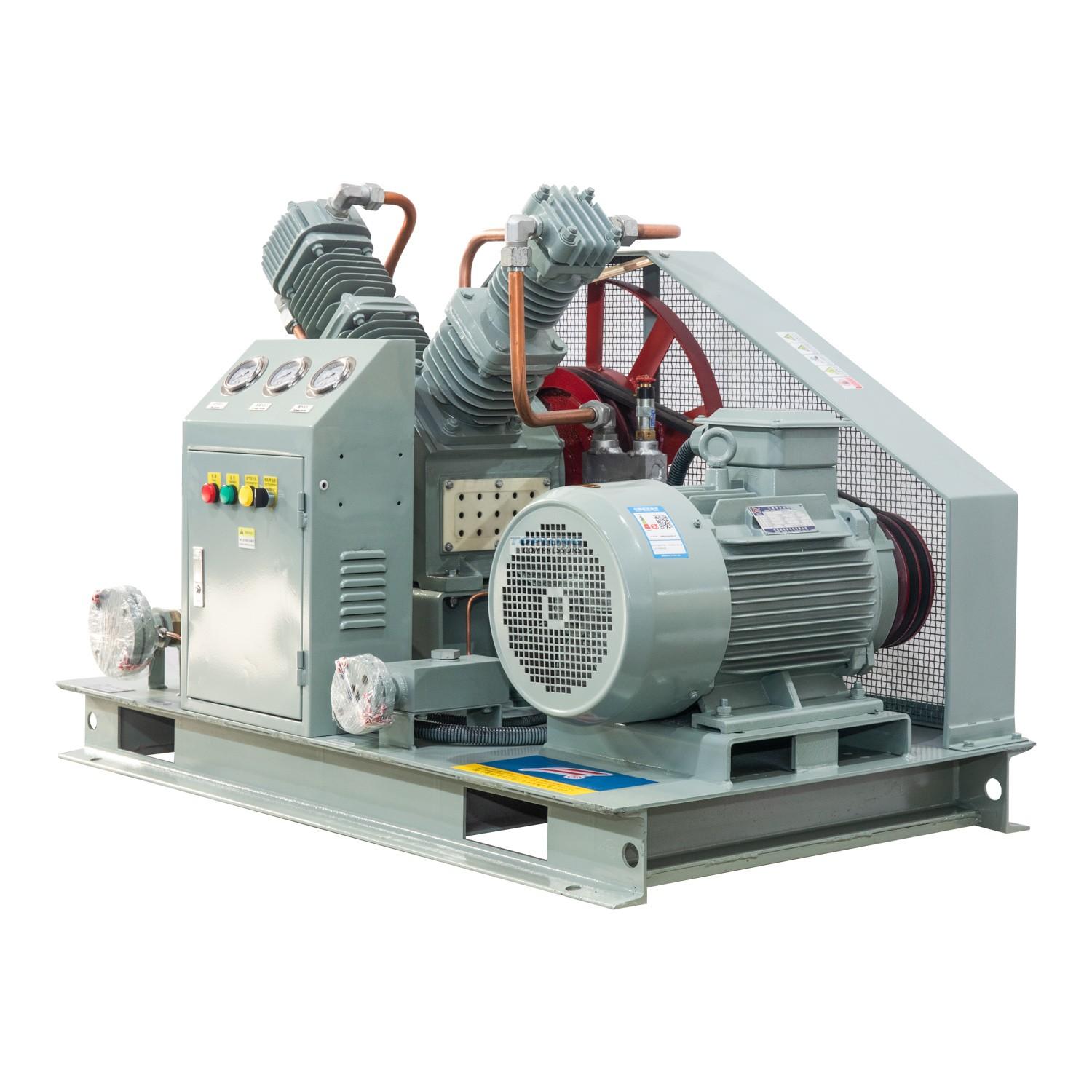

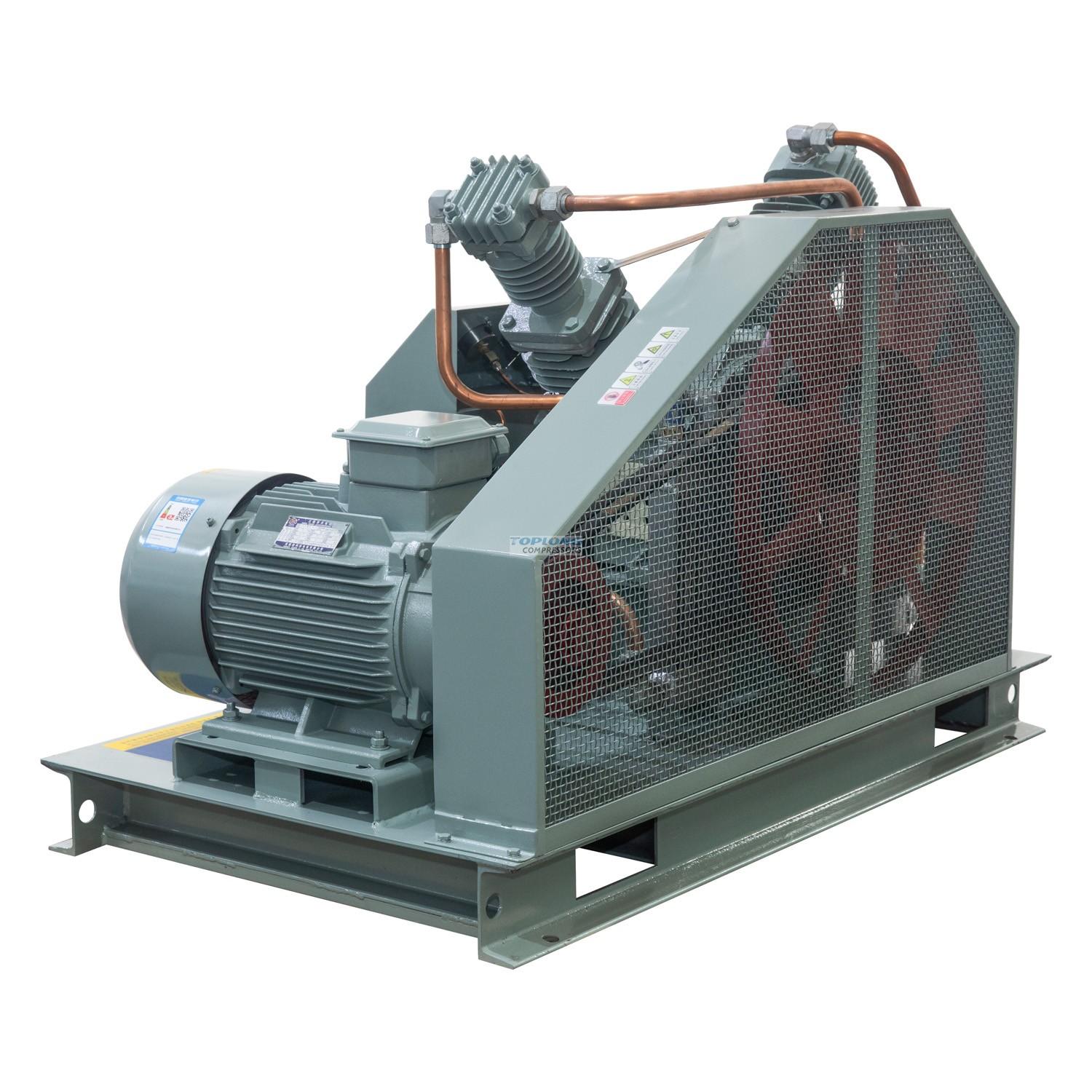

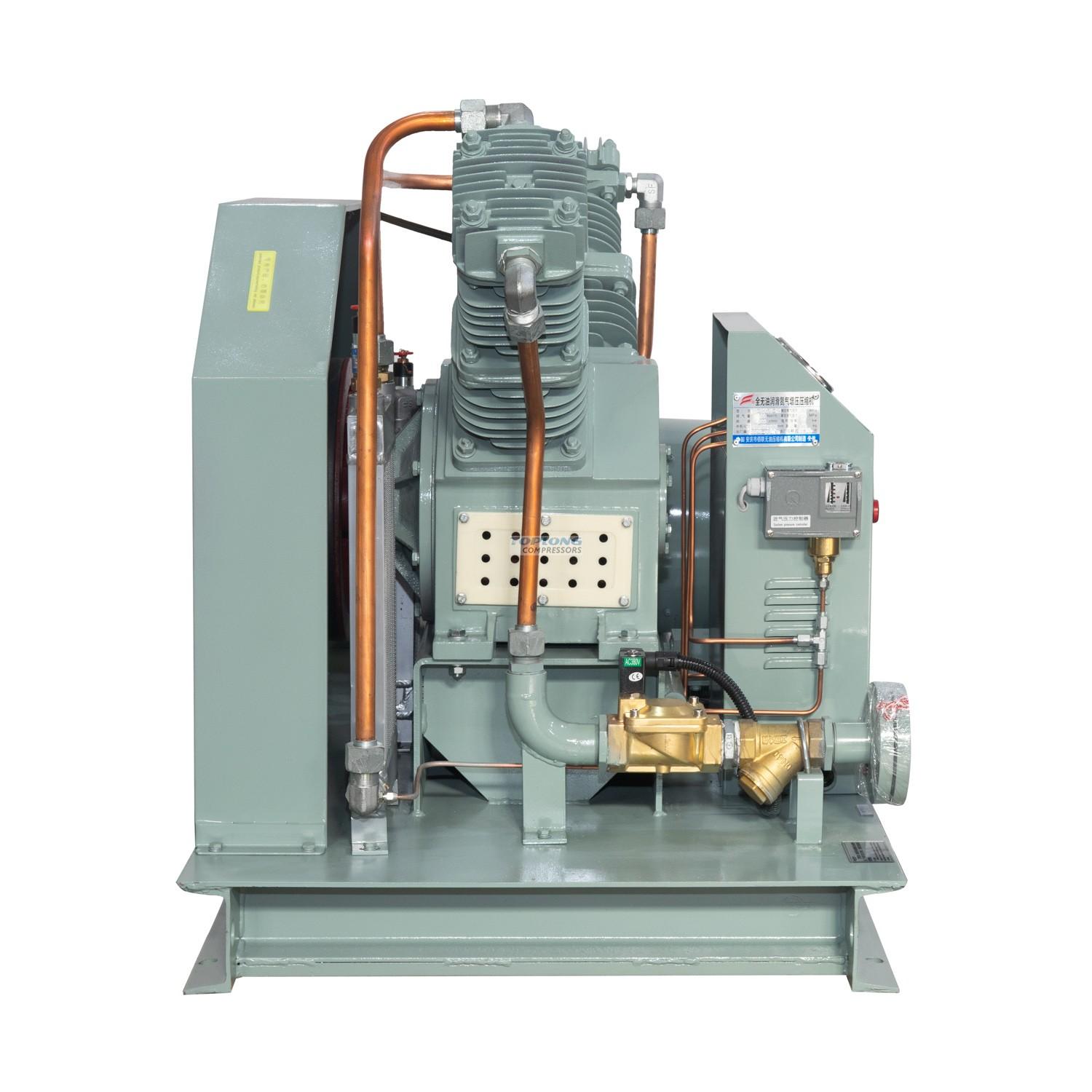

COMPRESSOR DE NITROGÊNIO DE BAIXA PRESSÃO TIPO VW
Este compressor de nitrogênio é adequado para pressão de entrada de 5-7 barg (70-100 psig), pressão de exaustão de 20-40 barg, sistema de corte a laser de baixo fluxo.
Características deste compressor
Ele adota compressão de dois estágios, resfriamento a ar, o que é conveniente de usar e garante um bom efeito de resfriamento do compressor. A entrada é equipada com um controlador de pressão de admissão, a extremidade de exaustão é equipada com um controlador de pressão e cada estágio é equipado com uma válvula de segurança. Se o visor estiver com temperatura excessiva e pressão excessiva, o sistema irá alarmar e parar, garantindo uma operação segura. Há uma posição de empilhadeira na parte inferior do compressor, que pode ser facilmente transferida para o canteiro de obras.
Aqui estão os dados técnicos do nosso compressor de nitrogênio sem óleo
|
项目及参数 Projeto e parâmetros |
|||
|
介质 Média |
氮气 Azoto |
数量 Quantidade |
1 |
|
进气压力 MPa (G) Pressão de entrada MPa (G) |
0.7 |
进气温度 °C Temperaturade entrada °C |
-10 ~ 30 |
|
排气压力 Mpa (G) Pressão de descarga Mpa (G) |
4.0 |
排气温度(冷却后)°C Temperatura de exaustão (Após o resfriamento) °C |
≤55 |
|
容积流量 NM3/h Vazão Nm3/h |
50(进气压力0.7MPa时) 50 (Pressão de entrada = 0,7 MPa) |
活塞行程 mm Curso do pistão mm |
90 |
|
型号 Modelo |
VW-50/7-40 |
压缩级数 Série compactada |
2 |
|
结构型式 Tipo estrutural |
V型橇装式 Pacote de trenó tipo V |
气缸数量 Número de cilindros |
2 |
|
曲轴转速 r/min Velocidade do virabrequim r / min |
550 ※ |
电压 V Tensão V |
400 |
|
冷却方式 Método de resfriamento |
风冷 Resfriamento a ar |
冷却水流量 t/h Fluxo de água de resfriamento t / h |
－ |
|
轴功率 KW Potência do eixo kw |
≤7,5 |
电机转速 r/min Velocidade do motor r/min |
1440 |
|
电机 Motor principal |
11kw 400V 50Hz3Ph ※ |
||
|
外形尺寸 Dimensão do contorno mmXmmXmm |
1400×850×1050 ※ |
机组重量 T Peso unitário T |
0.5 ※ |
|
进排气接口 Interface de entrada e exaustão |
进气DN25 / 排气DN15 Entrada DN25 / Saída DN15 |
水管接口 Junta de tubulação de água |
-- |
|
传动方式 Driven mode |
皮带传动 acionamento por correia |
||
|
与气体接触部分的材质 Material dos componentes principais |
气缸 gcomo cilindro |
铸铁 ferro fundido |
|
|
|
活塞 pistão |
铝合金 liga de alumínio |
|
|
|
活塞环、导向环 Anel de pistão, anel guia |
填充聚四氟乙烯 politetrafluoretileno preenchido |
|
|
供货范围 Escopo de fornecimento |
主机、 电机、 冷却器、安全阀、配套法兰及随机文件等。 Motor principal, motor, resfriador, válvula de segurança, flange de suporte e documentos aleatórios, etc. |
||
|
其他注意事项 Outros assuntos que precisam de atenção |
1、 提供一次仪表和相关控制阀门及操作柱;无电机。 2、 设备安装室内或户外有棚遮挡。 3、 ※栏数据供用户参考,机器出厂时有出入。 1 、 Fornece instrumento primário e válvulas de controle relacionadas e colunas operacionais; sem motor. 2 、 O equipamento é instalado em ambientes internos ou externos com um abrigo. 3 、 ※ Os dados da coluna são para referência do usuário |
||
|
交货期 Entreguey tempo |
合同签订,预付款到账后 30 个工作日 Contrato assinado, 30 dias após o pagamento antecipado recebido |
||
