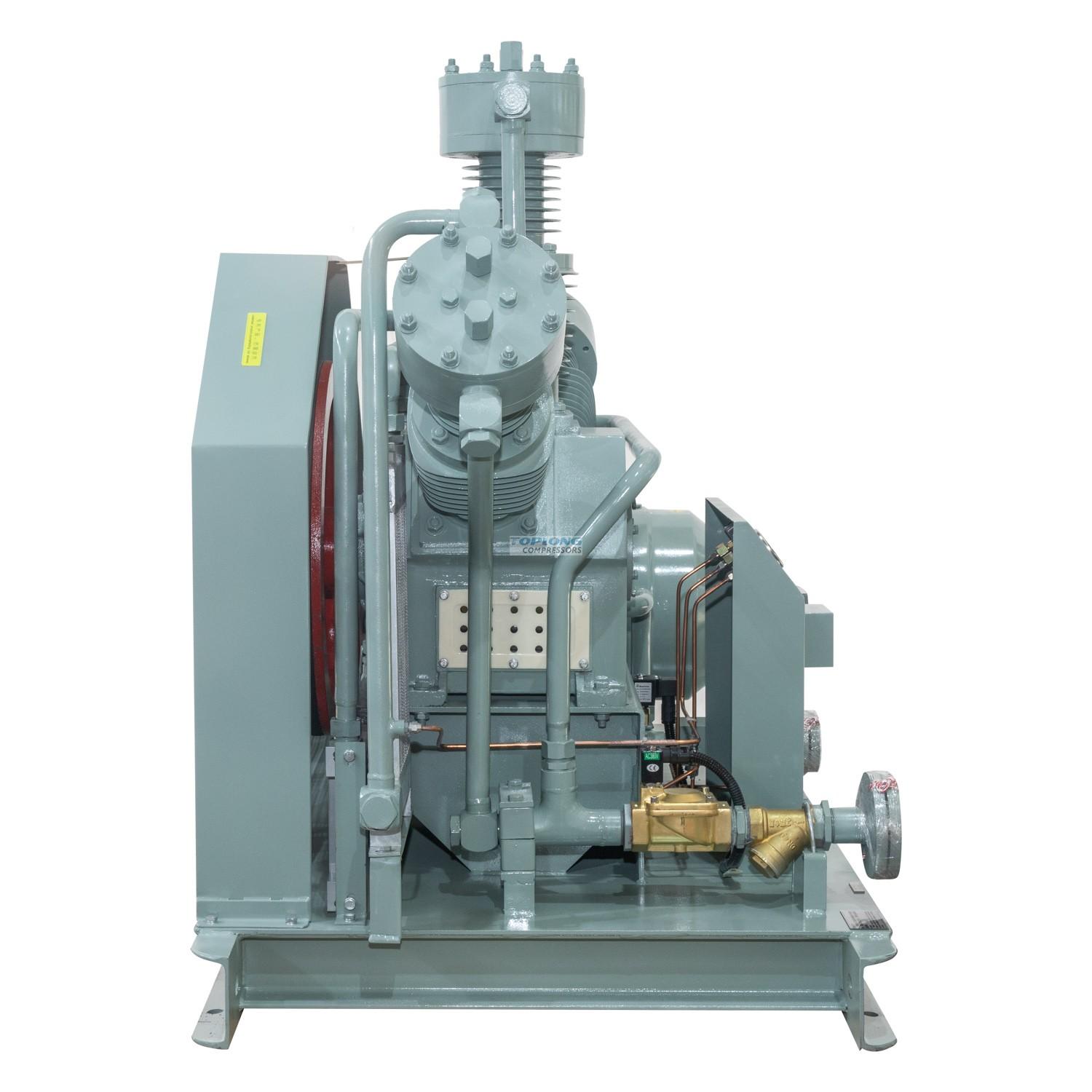

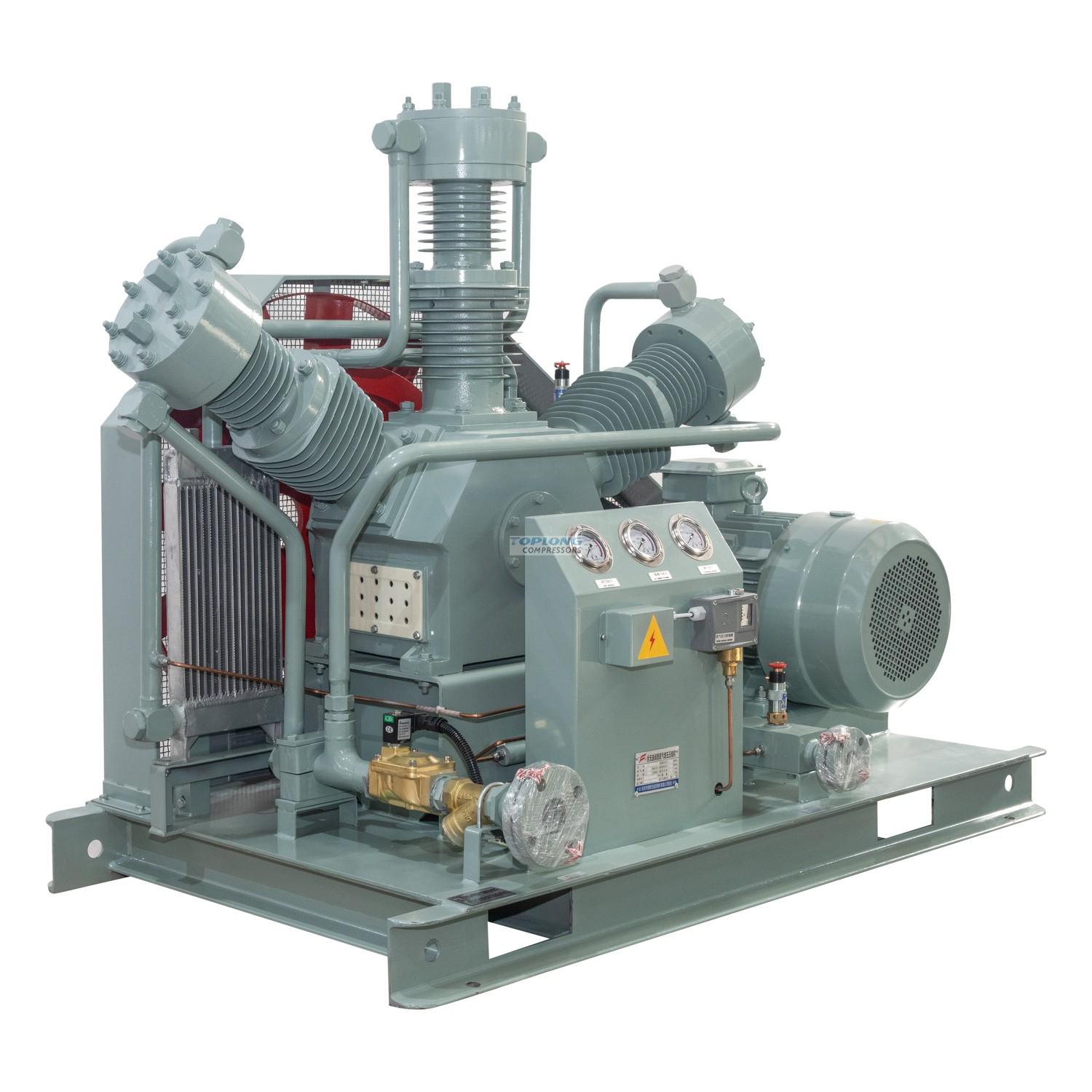

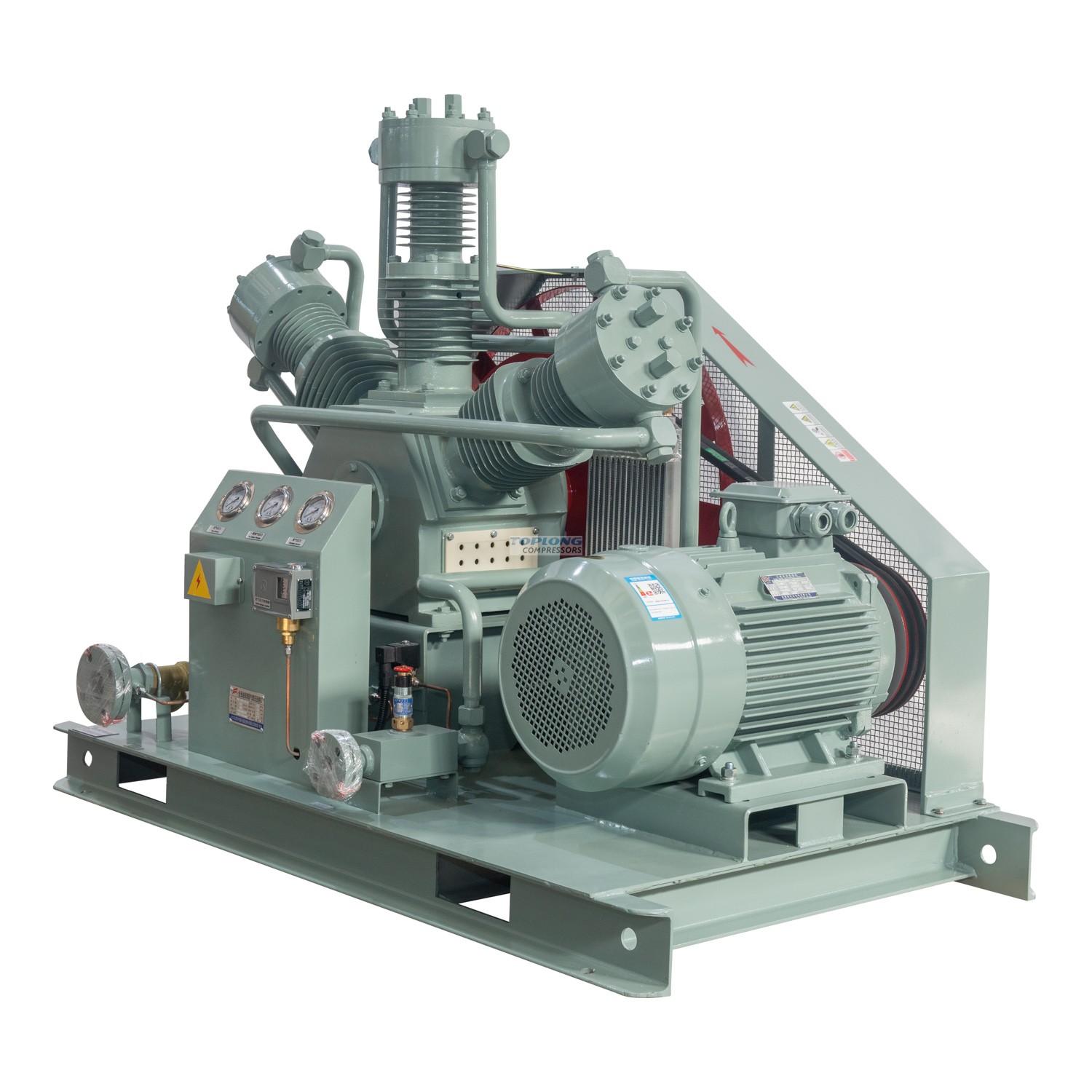

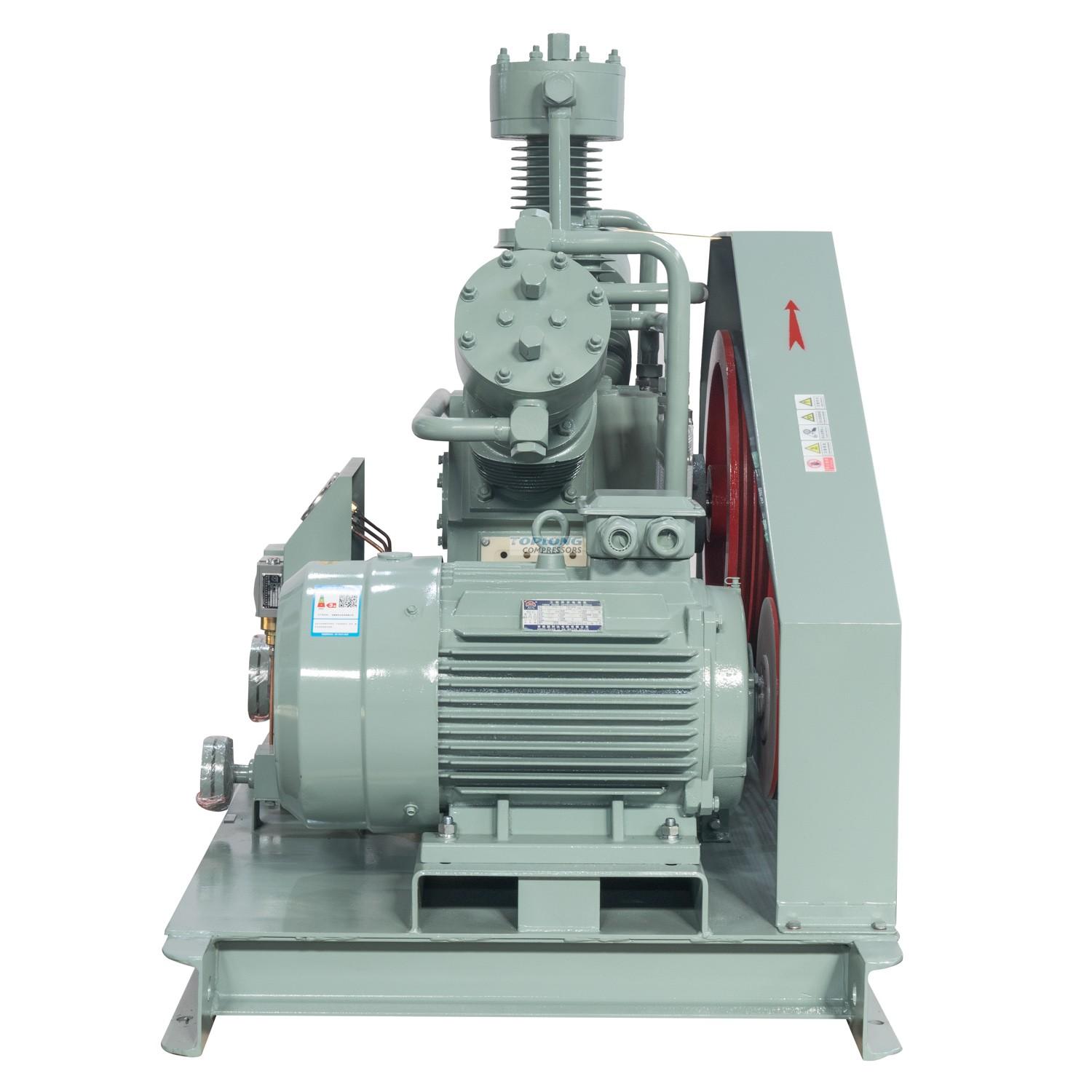

Compressor isento de óleo Compressores de Nitrogênio WW-140/5.5-10

Compressor isento de óleo Compressores de Nitrogênio WW-140/5.5-10

transmissão por correia

azoto

Sem óleo

Pistão alternativo tipo skid vertical

Descrição

COMPRESSOR DE NITROGÊNIO DE BAIXA PRESSÃO TIPO VW

Este compressor de nitrogênio é adequado para pressão de entrada de 5-7 barg (70-100 psig), pressão de exaustão de 20-40 barg, sistema de corte a laser de baixo fluxo.

Características deste compressor

Ele adota compressão de dois estágios, resfriamento a ar, o que é conveniente de usar e garante um bom efeito de resfriamento do compressor. A entrada é equipada com um controlador de pressão de admissão, a extremidade de exaustão é equipada com um controlador de pressão e cada estágio é equipado com uma válvula de segurança. Se o visor estiver com temperatura excessiva e pressão excessiva, o sistema irá alarmar e parar, garantindo uma operação segura. Há uma posição de empilhadeira na parte inferior do compressor, que pode ser facilmente transferida para o canteiro de obras.

Aqui estão os dados técnicos do nosso compressor de nitrogênio sem óleo

项目及参数

Projeto e parâmetros

介质

Média

氮气99.99%

nitrogênio 99,99%

数量

Quantidade

进气压力 MPa (G)

Pressão de entrada MPa (G)

0,5 5~0,65

进气温度 °C

Temperaturade entrada °C

0~40

排气压力 Mpa (G)

Pressão de descarga Mpa (G)

1.0

排气温度(冷却后)°C

Temperatura de exaustão

(Após o resfriamento)

°C

≤55

容积流量 NM³/h

Vazão Nm³/h

140(吸气=0.55MPag)

140 (pressãointerna = 0,55 MPag)

活塞行程 mm

Curso do pistão mm

型号

Modelo

1ª Guerra Mundial 40/5.5-10

压缩级数

Série compactada

结构型式

Tipo estrutural

W型橇装式

Trenó W montado

气缸数量

Número de cilindros

曲轴转速 r/min

Velocidade do virabrequim r / min

600 ※

电压 V

Tensão V

380

冷却方式

Método de resfriamento

风冷

冷却水流量 t/h

Fluxo de água de resfriamento t / h

轴功率 KW

Potência do eixo kw

≤5,5

电机转速 r/min

Velocidade do motor r/min

1460 ※

电机

Motor principal

7,5 kw 380V 50Hz ※

外形尺寸

Dimensão do contorno mmXmmXmm

1400×900×950 ※

机组重量 t

Peso unitário t

0,5 6 ※

传动方式

Driven mode

三角带

Correia trapezoidal

与气体接触部分的材质

Material dos componentes principais

曲轴、机身

Virabrequim, fuselagem

铸铁

ferro fundido

活塞

pistão

铜合金

liga de cobre

活塞环、导向环

Anel de pistão, anel guia

填充聚四氟乙烯

politetrafluoretileno preenchido

供货范围

Escopo de fornecimento

主机、电机、冷却器、撬装底盘、启动柜、进气过滤器、安全阀、进出口配对法兰、随机文件等。

Motor principal, motor, refrigerador, chassi montado em skid, gabinete de partida, filtro de entrada de ar, válvula de segurança, flange correspondente de importação e exportação, documentos aleatórios, etc.

其他注意事项

Outros assuntos que precisam de atenção

1、按AP约定标准;

2、※ 栏数据供用户参考,机器出厂时有出入。

1, de acordo com os padrões acordados pela AP;

2, ※ os dados da coluna são para referência dos usuários

交货期

Entreguey tempo

合同签订,预付款到账后 30 工作日

A assinatura do contrato, 30 dias úteis após o pagamento antecipado na conta
