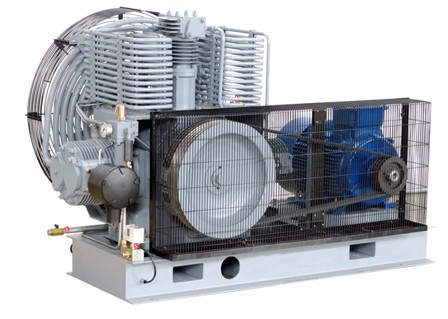

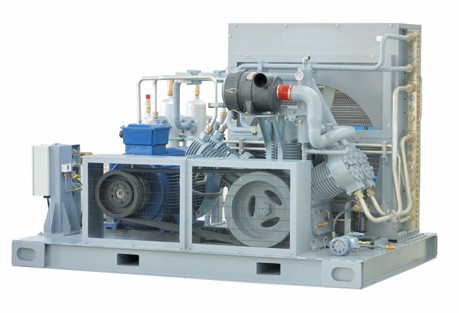

Compressor de hélio de alta pressão para recuperação de gás de balão de hélio 25Mpa

Descrição

compressor de hélio de alta pressão de recuperação de gás de balão de hélio 25Mpa
Vantagens:
Nossos compressores suportam o estresse de aplicações modernas e contínuas nos ambientes mais exigentes.
Desempenho confiável: adequado para operação contínua, devido ao seu design robusto e conjuntos de filtro intermediário e resfriador resistentes à corrosão.
Design de última geração: peças móveis balanceadas na engrenagem de transmissão e bielas permitem baixa vibração e cargas de biela balanceadas. Resfriadores entre estágios, resfriador posterior com aletas, cilindros com aletas, cabeçotes de alumínio com aletas e volante com pás de ventilador produzem temperaturas operacionais e de descarga mais frias.
Materiais de alta qualidade: cilindros de ferro fundido para longa vida útil; virabrequim contrabalanceado de ferro dúctil com curso de grande diâmetro para baixas cargas de rolamento, alta resistência e maior vida útil; cabeçotes de cilindro de alumínio para dissipação de calor superior; bielas de alumínio 7075-T6 para alta resistência; e cárter de alumínio para eliminação de peso desnecessário.
Garantia de qualidade: Todas as bombas do compressor são testadas e certificadas individualmente para desempenho nas condições operacionais necessárias.
Componentes de alta qualidade: rolamentos antifricção para operação suave com menor potência; rolamentos dianteiros e traseiros para alinhamento preciso do virabrequim e longa vida útil do eixo; proteção de lâmina do ventilador totalmente fechada e toda em metal; volante balanceado com precisão e lâmina do ventilador para excelente capacidade de resfriamento; bomba de óleo do tipo engrenagem, acionada por eixo, para serviço pesado, para lubrificação generosa em áreas críticas de desgaste para maior vida útil da bomba; válvulas de disco em placa de aço inoxidável para longo desgaste e excelente resistência ao calor e dissipação; carcaças de válvula niqueladas para resistência à corrosão.


Fácil de operar e manter: filtros de entrada de ar de troca rápida para fácil manutenção; duas tampas do cárter para substituição rápida e fácil do mancal principal e acesso ao virabrequim e bielas.
Todos os blocos da série NA são construídos com os mais altos padrões de qualidade. Em cada um
Escopo de fornecimento padrão:
SISTEMA DE ENTRADA DE GÁS
Válvula de fechamento de entrada
Manômetros de pressão de
entrada Interruptor de alta pressão de entrada
BLOCO DO COMPRSOR
Bloco do compressor de três cilindros
COMPRESSOR DE TRÊS CILINDROS, em arranjo de estrutura em “V”, resfriado a ar, efeito único, compressão de três estágios
Volante de inércia normal com ventilador de reforço, para transmissão por correias em V
Sistema de lubrificação instantânea (com bomba de óleo)
Interruptor de baixo nível de óleo
Pistões de liga leve
Cabeçotes de cilindro de alumínio, com bolsos de válvula individuais
Válvulas automáticas, grande área de fluxo, operando muito abaixo de suas características nominais
Intercoolers RESFRIADOS A AR entre os estágios, equipados com válvula de segurança
Pós-resfriador RESFRIADOS A AR, equipado com válvula de segurança
Manômetros de estágio intermediário e de descarga
SISTEMA AUTOMÁTICO DE DESCARGA DE PRESSÃO, para partida sem carga
Separadores centrífugos de ar/refrigerante no segundo e terceiro estágios Intercooler
Dreno automático de condensação nos separadores
Válvula de retenção de descarga
MOTOR ELÉTRICO

MOTOR ELÉTRICO, indução, trifásico, rotor de gaiola de esquilo, com as seguintes características:
Potência 5,5 kW
Velocidade 2900 rpm
Tensão 380 V
Frequência 50 Hz
Proteção IP-54
Classe de isolamento F
 Aumento de temperatura B级
 "V" - CORREIA TRANSMISSÃO
 Ranhuras do volante Polia motriz
ranhurada
Conjunto de correias "V"
CONFIGURAÇÃO E ESTILO DA UNIDADE
Design do gabinete
Amortecedores para instalação independente
Arranjo horizontal
Proteção metálica
Estrutura de aço resistente, revestida a pó em RAL 7004
SISTEMA DE CONTROLE
Função de exibição:
Pressão de descarga
Modo de controle
Status do compressor
Exibição de horas de funcionamento
Indicador de falha
Função de proteção:
Alarme de nível baixo de óleo e desligamento
Alarme de baixa pressão de ar de entrada e desligamento
Alarme de pressão de ar de entrada alta e desligamento
Função de configuração:
Modo manual
Modo automático
Pressão de desligamento automático
Tempo de intervalo de drenagem
Tempo de drenagem
Início manual

Parâmetros técnicosDesempenho Técnico

Consulte-nos
