3. Описание
Внедрение продукта
Этот кислородный компрессор подходит для давления на входе 2-4 бар (30-60 фунтов на кв. дюйм изб.) и давления на выхлопе 150-200 бар изб.
Небольшая система производства кислорода с разделением воздуха PSA с расходом 15-60 нм3/час обеспечивает услуги по наполнению баллонов чистым кислородом для населенных пунктов и небольших островных больниц. Он может работать непрерывно 24 часа, при этом каждый раз заполняется 10-20 баллонов.
Характеристики данного компрессора
Полностью безмасляная конструкция смазки, отсутствие загрязнения сжатой среды - кислорода, а также постоянство чистоты кислорода на входе и выходе компрессора.
Вся машина не использует смазочное масло и исключает возможность контакта масла с высоким давлением и кислородом высокой чистоты, обеспечивая безопасность использования машины; Цилиндр из нержавеющей стали использует вертикальную четырехступенчатую компрессию, с низкой температурой между ступенями сжатия, разумным распределением соотношения давления и работой на низких скоростях, эффективно обеспечивая долгосрочную стабильную работу сжатия, впускное отверстие оснащено защитой от низкого давления на входе, выпускная часть оснащена защитой от высокого давления выхлопных газов, а также есть защита от высокой температуры выхлопа. Если температура превышает давление, система подает сигнал тревоги и отключается для обеспечения безопасной работы.
Время обслуживания направляющих колец первого и второго поршневых колец составляет 3000-4000 часов, время обслуживания третьего поршневого кольца и направляющего кольца составляет 2000-3000 часов, а время обслуживания направляющего кольца четвертого поршневого кольца составляет 1500-2000 часов.
Технические данные
|
Проект и параметры |
||||
|
Терпимая |
Кислород |
Количество |
1 |
|
|
Промежуточное давление МПа(Г) |
310-350 кПа |
Iтемпература °C |
≤ 40 |
|
|
Давление нагнетания, МПа (изб.) |
13100КПА |
Температура нагнетания (после охлаждения) °C |
≤ 50 |
|
|
Объемный расход Нм3/ч |
36 |
Ход поршня, мм |
90 |
|
|
Модель |
ГОУ-36/3-130 |
Сжатые серии |
4 |
|
|
Тип конструкции |
Полностью безмасляная смазка вертикального типа |
Количество цилиндров |
4 |
|
|
Частота вращения коленчатого вала об/мин |
200 ※ |
Напряжение В |
410 |
|
|
Способ охлаждения |
воздушное охлаждение |
Расход охлаждающей воды т/ч |
--- |
|
|
Мощность на валу кВт |
≤14.0 кВт |
Частота вращения двигателя , об/мин |
730 |
|
|
Вход, выход из сопряжения газа мм |
25、M16 X1.5 |
Вход и выход из воды мм |
--- |
|
|
Двигатель |
15 кВт 410 В 50 Гц ※ |
|||
|
Внешние размеры, мм |
1600X1000X1500 ※ |
Масса единицы T |
0.90 ※ |
|
|
Режим вождения |
ременной привод |
|||
|
Материал частично контактирует с газом |
воздушный цилиндр |
нержавеющая сталь |
||
|
|
воздушный клапан |
нержавеющая сталь |
||
|
|
Труба, охладитель |
нержавеющая сталь |
||
|
Комплект поставки |
Главный двигатель, двигатель, шасси на салазках, пусковой шкаф, фильтр воздухозаборника, передний счетчик машины и компоненты управления, предохранительный клапан, теплообменник, случайные документы, случайные запасные части и т. д. (Примечание: при условии окончательного технического соглашения). |
|||
|
Другие вопросы, требующие внимания |
Автоматическое отключение уплотнения сальника, избыточного давления на входе и выпуске. Совет: опасный газ, пользователи должны хорошо выполнять ежедневную работу по проверке безопасности! |
|||
|
Сроки доставки |
Подписание договора, 40 рабочих дней после внесения аванса на счет |
|||

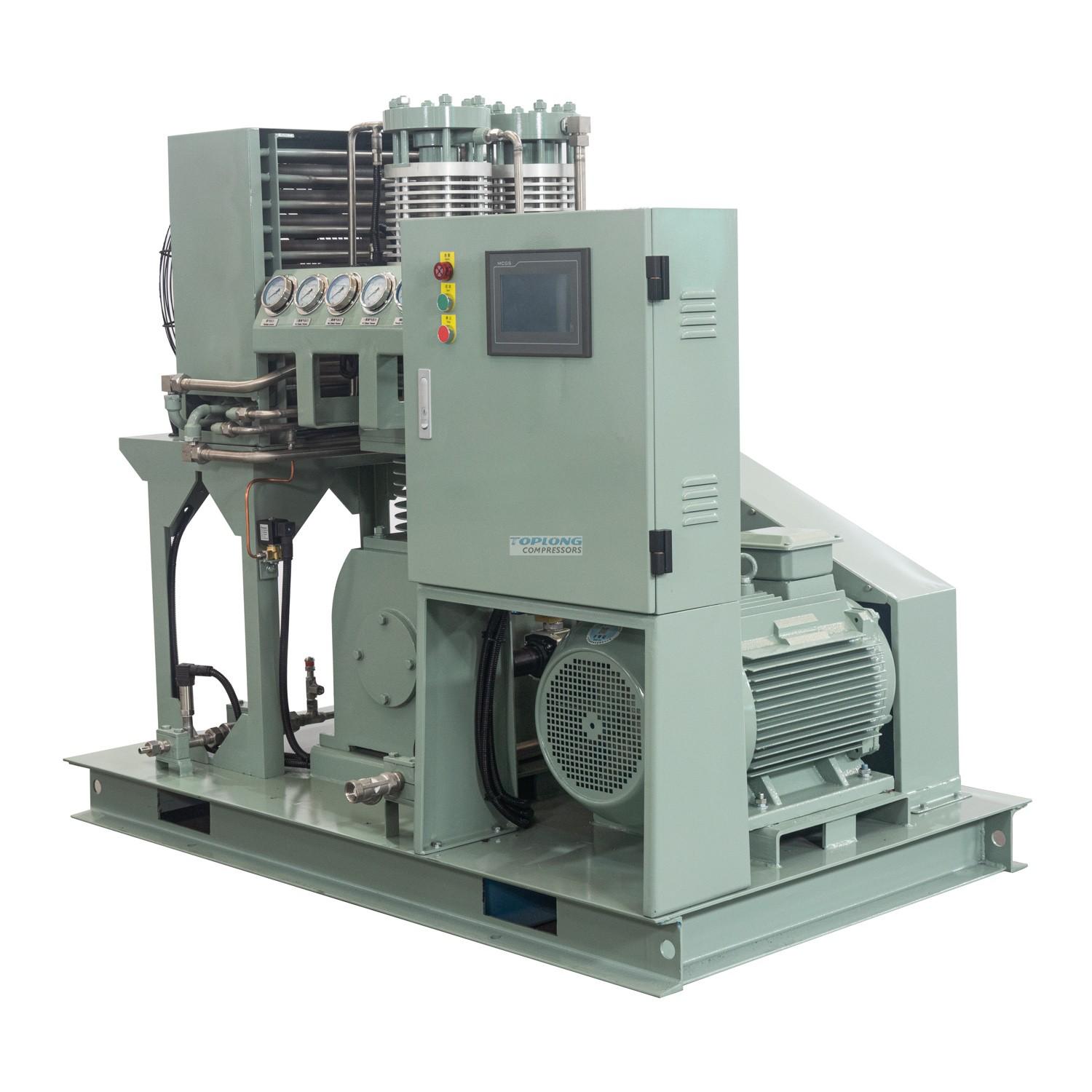

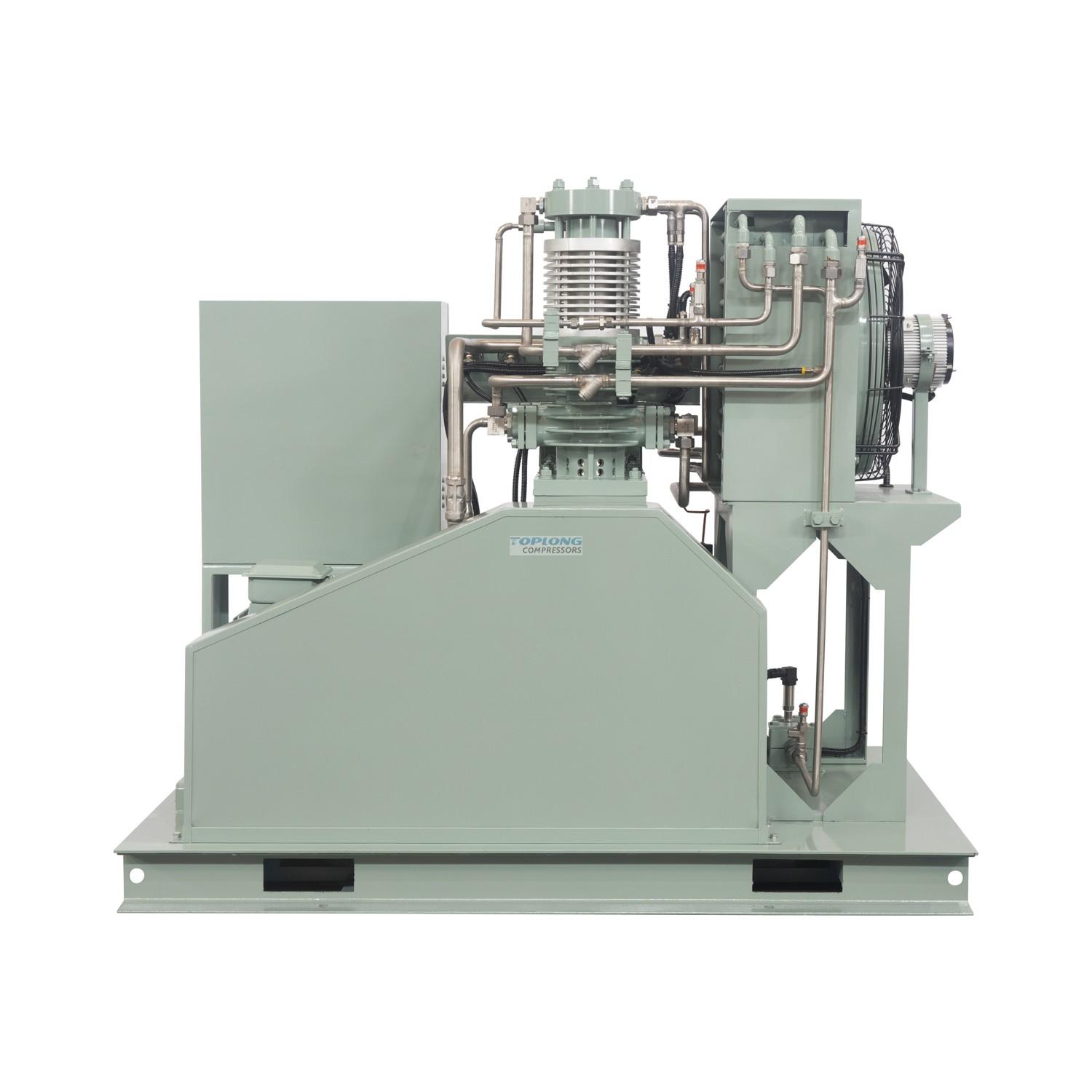

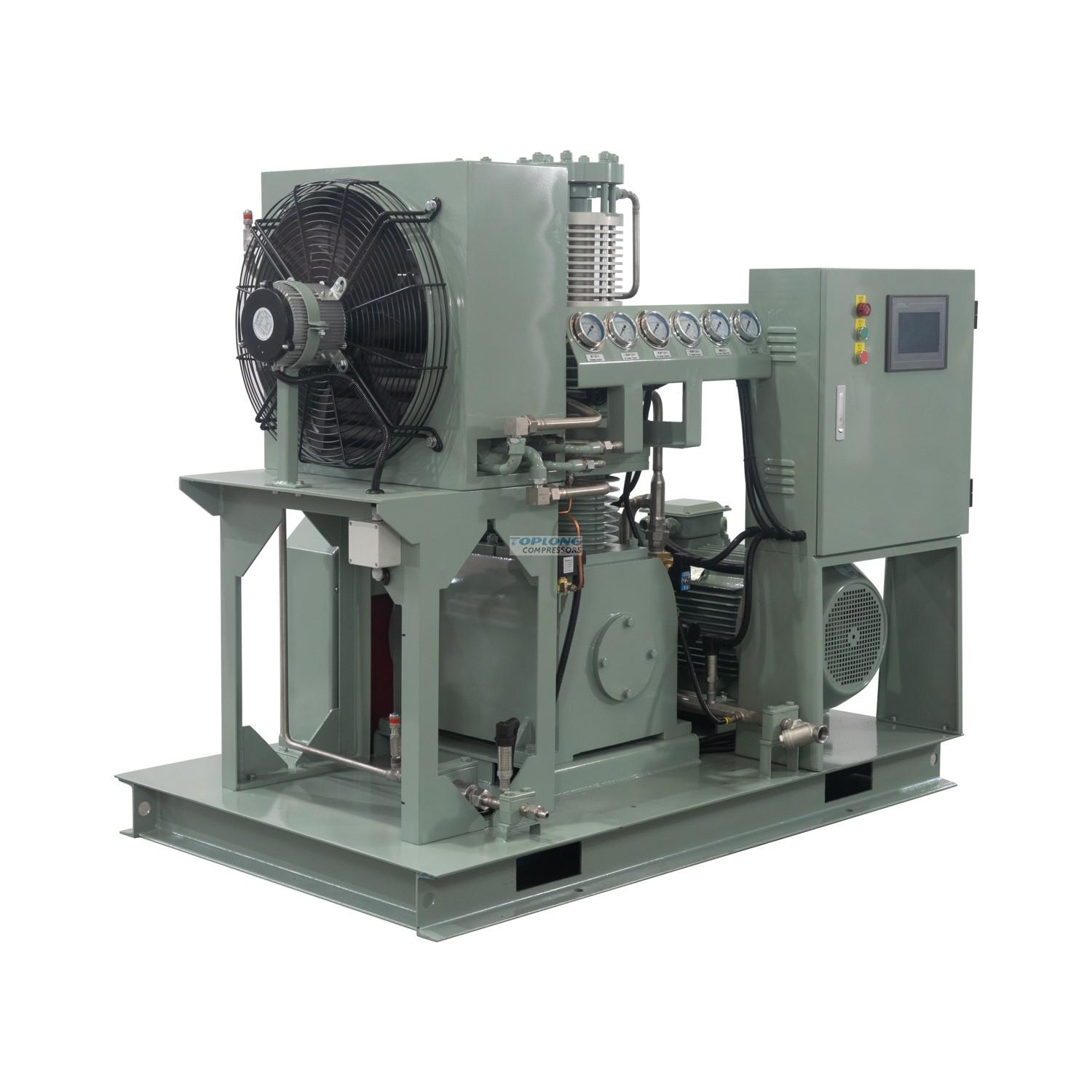

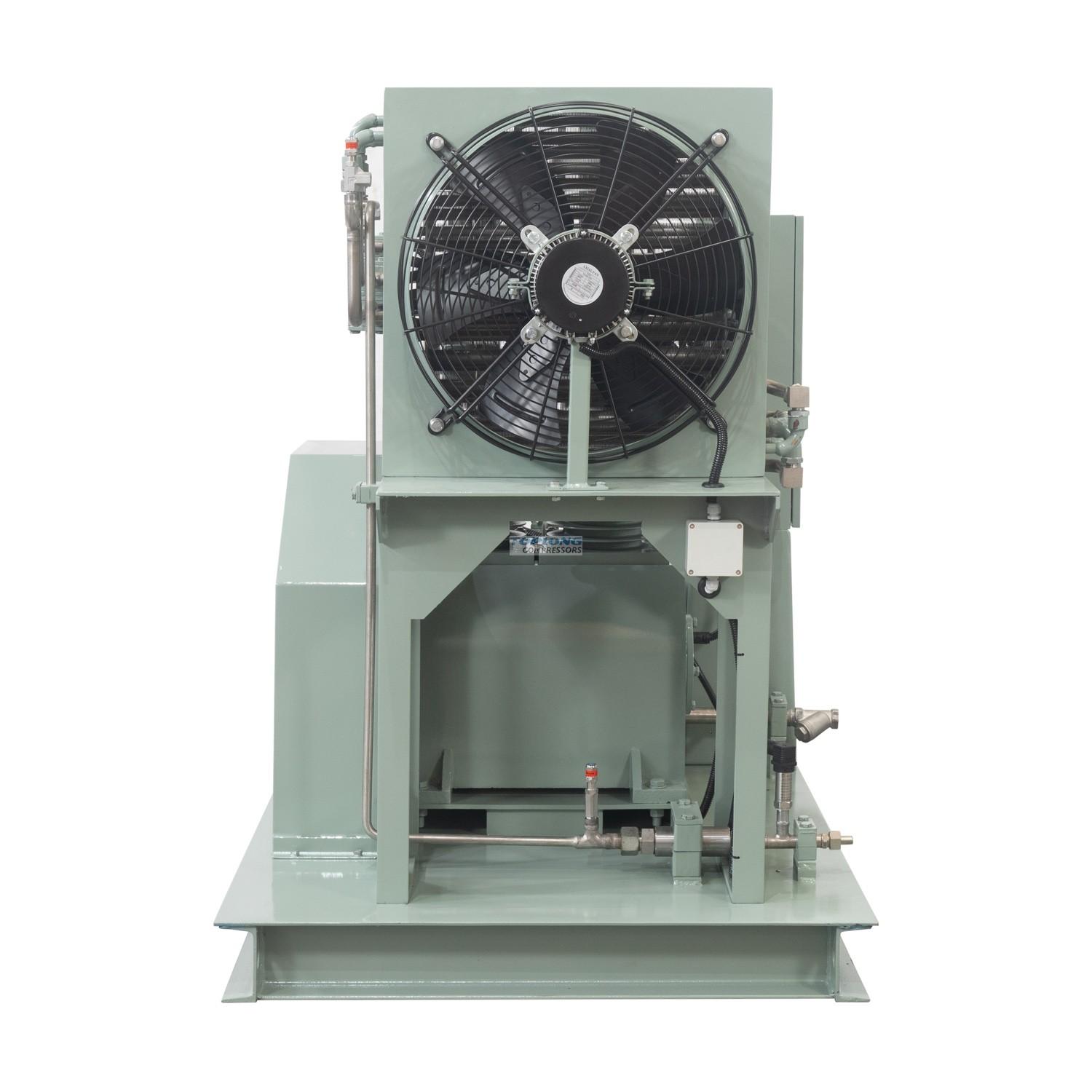

Детализированные изображения
