3. Описание

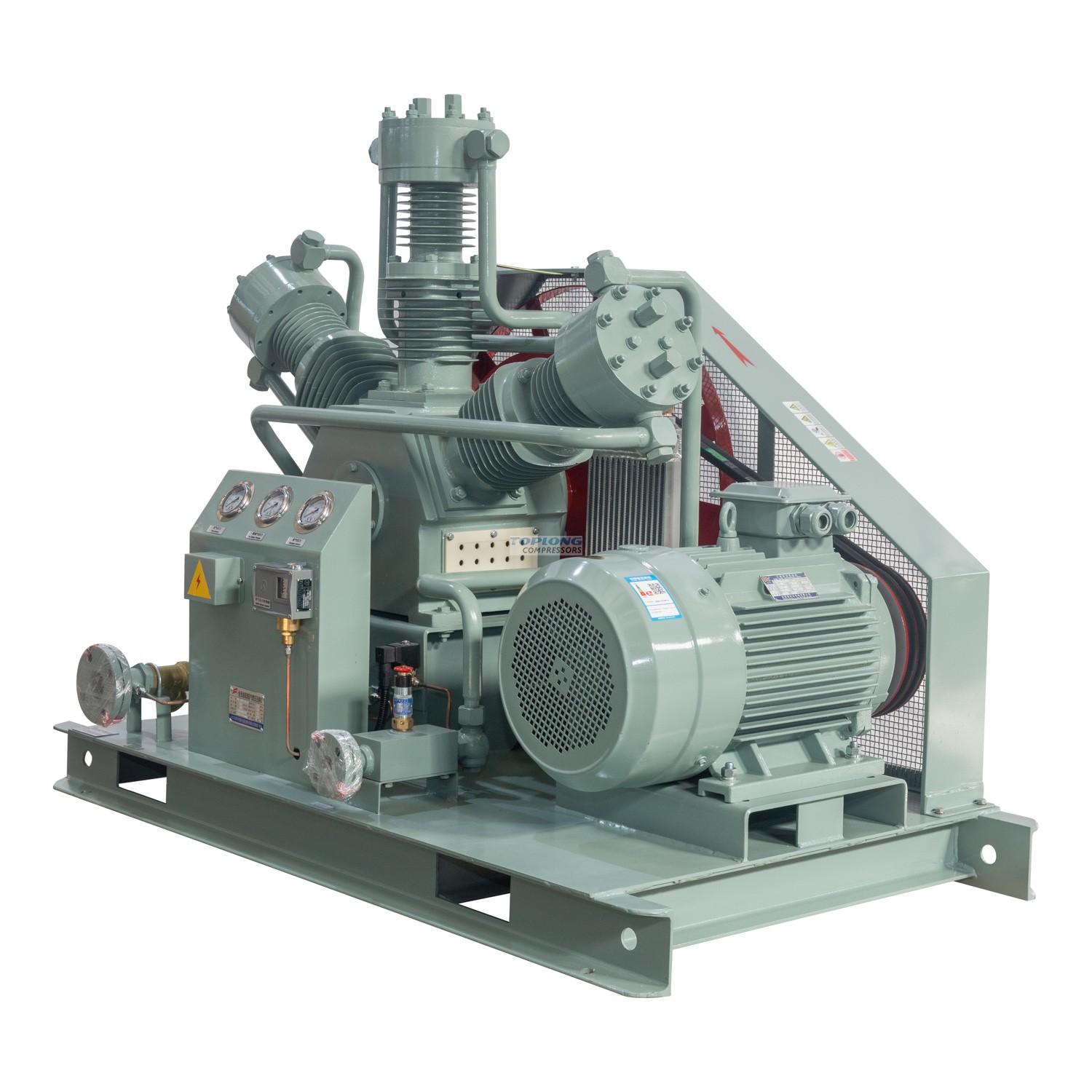

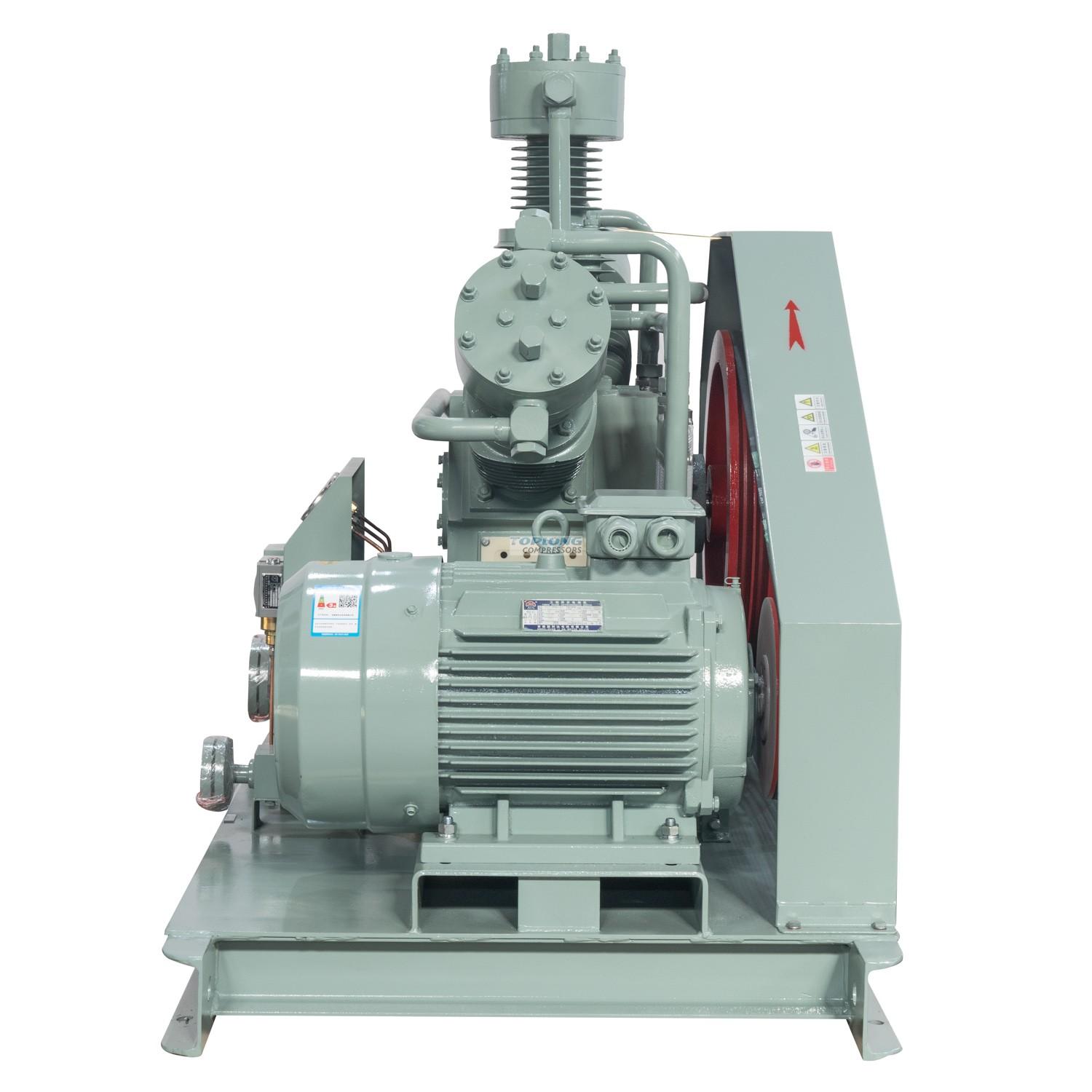

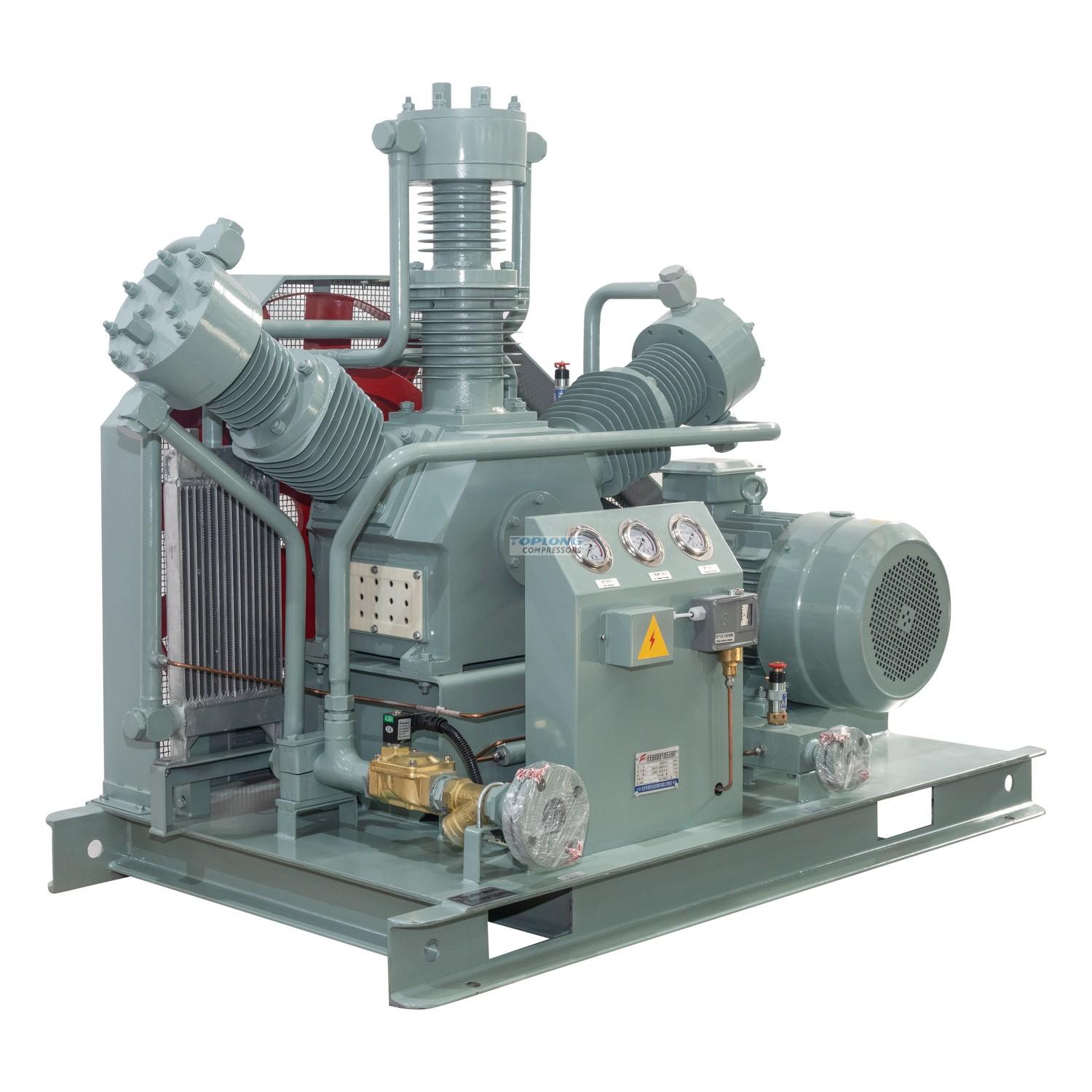

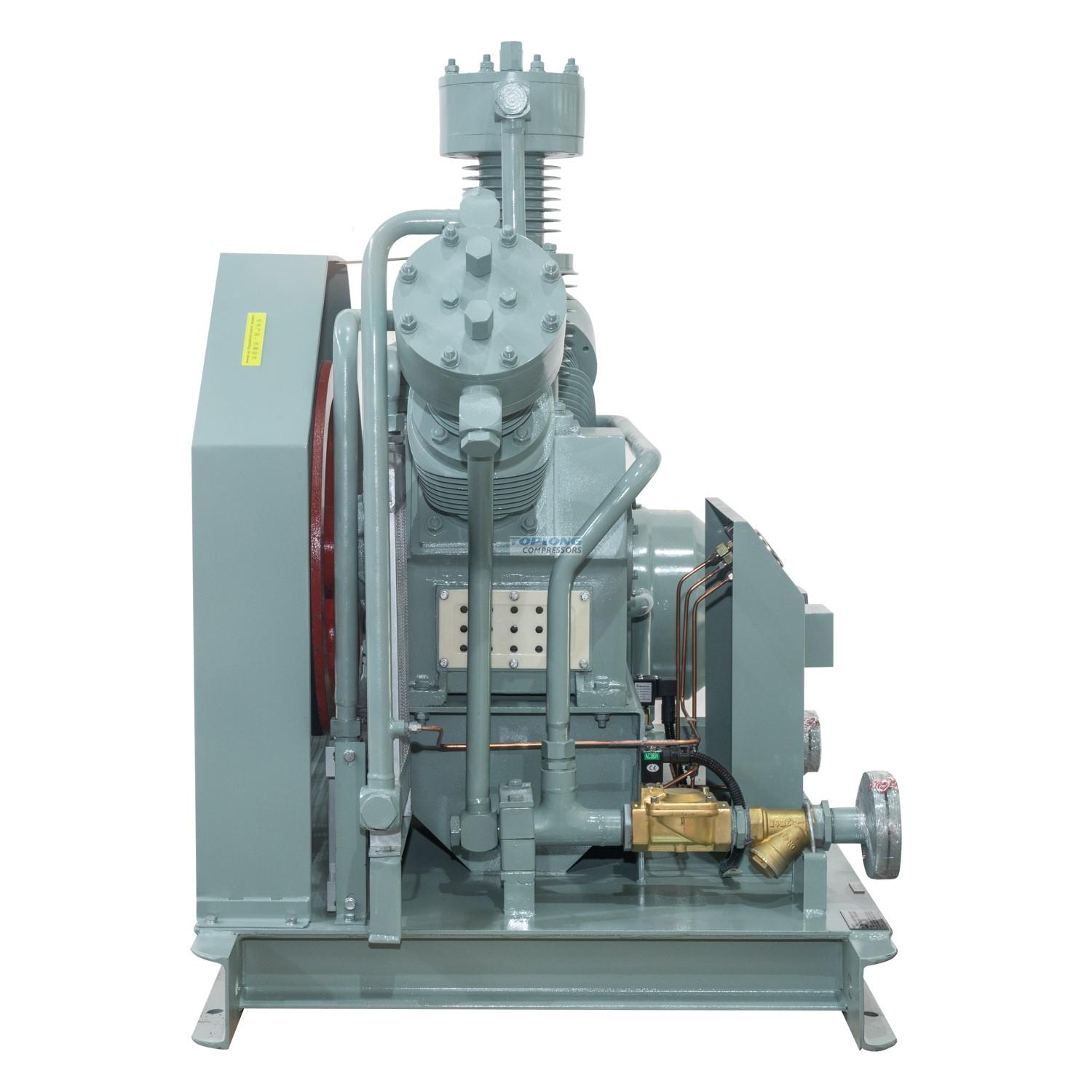

КОМПРЕССОР АЗОТА НИЗКОГО ДАВЛЕНИЯ ТИПА VW
Этот азотный компрессор подходит для давления на входе 5-7 бар (70-100 фунтов на кв. дюйм изб.), давления выпуска 20-40 бар изб., система лазерной резки с низким расходом.
Характеристики данного компрессора
Он использует двухступенчатое сжатие, воздушное охлаждение, что удобно в использовании и обеспечивает хороший охлаждающий эффект компрессора. Впускное отверстие оборудовано регулятором давления на входе, выпускной конец оснащен регулятором давления, а каждая ступень оснащена предохранительным клапаном, если на дисплее наблюдается перегрев и избыточное давление. Система подаст сигнал тревоги и остановится. обеспечение безопасной эксплуатации. В нижней части компрессора находится место для вилочного погрузчика, которое можно легко перенести на строительную площадку.
Вот технические данные нашего компрессора для безмасляного азота
|
Элементы и параметры Проект и параметры |
|||
|
Терпимая Терпимая |
Азот Азот |
количество Количество |
1 |
|
Давление на входе МПа(Г) Давление на входе МПа (G) |
0.5 |
Температура воздуха на входе °C Iтемпература °C |
0~35 |
|
Давление выхлопных газов МПа(Г) Давление нагнетания МПа (изб.) |
10.0 |
Температура выхлопных газов (после охлаждения) °C Температура выхлопных газов (После охлаждения) °С |
≤55 |
|
Объемный расход Нм3/ч Расход Нм3/ч |
20 (при давлении на входе = 0,5 МПа) 20 (Междурядье = 0,5 МПа) |
Ход поршня, мм Ход поршня, мм |
75 |
|
Модель Модель |
ГWW-20/5-100 |
Прогрессия сжатия Сжатые серии |
3 |
|
Тип конструкции Тип конструкции |
W-образный блочно-смонтированный W сани навесные |
Количество цилиндров Количество цилиндров |
3 |
|
Частота вращения коленчатого вала об/мин Частота вращения коленчатого вала об/мин |
440 ※ |
Напряжение V Напряжение В |
380 |
|
Способ охлаждения Способ охлаждения |
Вода водяное охлаждение |
Расход охлаждающей воды, т/ч Расход охлаждающей воды, т/ч |
0.6 |
|
Мощность на валу КВТ Мощность на валу кВт |
4.5 |
Частота вращения двигателя, об/мин Частота вращения двигателя, об/мин |
1440 |
|
Мотор Главный двигатель |
Двигатель 5,5 кВт 380 В 50 Гц в комплект не входит * 5,5 кВт 380 В 50 Гц Не содержит двигателя |
||
|
Размеры Габаритные размеры ммXmmXmm |
L1400×W850×H1200 ※ |
Масса единицы t Масса единицы T |
0.72 ※ |
|
Размер интерфейса, мм Размер интерфейса, мм |
ВоздухозаборникDN15 / выхлопная труба DN8 / водопроводная труба DN20 Всасываемый воздух DN15 / вытяжной воздух DN8 / водопровод DN20 |
||
|
Режим передачи Режим вожденияв режиме |
С ременным приводом ременной привод |
||
|
Материалы основных компонентов Материал основных компонентов |
Фюзеляж, коленчатый вал Корпус, коленчатый вал |
чугун чугун |
|
|
|
поршень Поршень |
Сплав алюминия и меди Алюминиевый сплав / медный сплав |
|
|
|
Клапан воздушный клапан |
нержавеющая сталь нержавеющая сталь |
|
|
|
Поршневые кольца, направляющие кольца Поршневое кольцо, направляющее кольцо |
Наполнен ПТФЭ наполненный политетрафторэтилен |
|
|
Комплект поставки Комплект поставки |
Основной блок, охладитель, пусковой шкаф, фильтр воздухозаборника, предохранительный клапан, случайный файл и т. Д. Главный двигатель, охладитель, шкаф стартера, фильтр воздухозаборника, предохранительный клапан, случайный файл и т. Д. |
||
|
Другие соображения Другие вопросы, требующие внимания |
1. торцевое механическое уплотнение вала; 2. «Данные в столбце предназначены для справки пользователя, и когда машина покидает завод, возникают расхождения. 1. Торцевое торцевое уплотнение вала; 2, «Данныестолбца предназначены для справки пользователя |
||
|
Время упреждения Доставляйтев срок |
40 рабочих дней после подписания договора и получения предоплаты Подписание контрактачерез 40 дней после получения предоплаты |
||
