3. Описание
Компрессор для наполнения баллонов природным газом высокого давления 25 МПа:
Основное оборудование газозаправочной станции состоит из компрессорной установки, дозатора, устройства очистки и осушки газа, устройства хранения газа, пластины контроля последовательности зарядки, заправочной колонки газа и машины для продажи газа. По различным функциям его можно разделить на три типа: стандартная станция, АЗС и АЗС. Стандартная станция напрямую забирает газ из сети газопроводов. После ряда процессов, таких как система предварительной подготовки, сжатие и хранение, компания продает газ. Машина для заправки автомобиля О
В дополнение к функции стандартной станции, заправочная станция КПГ также загружает сжатый природный газ в полуприцеп (полуприцеп) для транспортировки газа высокого давления через напорную колонку, расположенную на станции, и транспортирует его на заправочную подстанцию для заправки автомобиля. В то же время, в качестве эффективного дополнения к трубопроводной транспортировке газа, в малых и средних городах, удаленных от газопровода, полуприцеп может использоваться для транспортировки компримированного природного газа в город автомобильным транспортом, после регулировки давления в сети газопроводов, жителям и другим лицам. Газопользователи подают газ.
Заправочная станция КПГ получает сжатый природный газ от материнской заправочной станции в месте, куда еще не прибыла сеть трубопроводов природного газа, и заправляет транспортное средство через машину для продажи газа в процессе хранения и сжатия.
Введение в структуру
Компрессор природного газа поршневого типа возвратно-поступательный. Его можно разделить на два вида: базовый и небазовый. Вся машина в основном состоит из неподвижной части и движущейся части. Неподвижная часть состоит из фюзеляжа, среднего корпуса, головки блока цилиндров, цилиндра, блока цилиндров и тому подобного. Подвижная часть состоит из коленчатого вала, шатуна, крейцкопфа, поршня, газового клапана и тому подобного, а также оснащена трубой и системой управления прибором. Компрессор системы оснащен очистным устройством, которое может обеспечить пользователей очищенным природным газом высокого давления. Оборудование может быть выполнено в голой, смонтированной на салазках или звукоизолированной кабине.
Описание производительности компрессора
Внедрение компанией австрийской технологии LMF, немецкой технологии Mannesmann Demag, надежности продукции. Изнашиваемые детали, такие как газовый клапан и поршневое кольцо, изготовлены австрийской продукцией HOERBIGER и имеют срок службы более 8000 часов.
Плавный пуск позволяет часто запускать и останавливать компрессор. Широкий диапазон забора воздуха, широкий диапазон адаптации.
Общая конструкция брони, низкий уровень шума, простота установки в городе, экономия инвестиций.
Система управления ПЛК Siemens, высокая степень автоматизации.
Можно выбрать воздушное и водяное охлаждение.
Особенности компрессора газонаполнительной станции:
1. Диапазон импорта: 3,0 ~ 20,0 МПа
2. Производительность обработки 400Nm@/ч ~ 2200Nm@/ч
3, основные компоненты внедрены в Германию Лицензионное производство серии Demag V
4, с использованием первой отечественной технологии проектирования сегментированного забора воздуха
5, полная структура воздушного охлаждения
6, аккуратно бронированный, со звукоизоляционным кожухом, шумоизоляция 75@bd (А)
7, полностью автоматическое интеллектуальное управление, может осуществляться без присмотра
Компрессор высокого давления КПГ 25 МПа для компрессора розлива бутылок технические данные следующие
|
Серийный номер |
Модель компрессора |
Давление всасывания |
Давление нагнетания |
Расход компрессора |
Мощность двигателя |
|
(МПА) |
(МПА) |
(нм.ч) |
(кВт) |
||
|
1 |

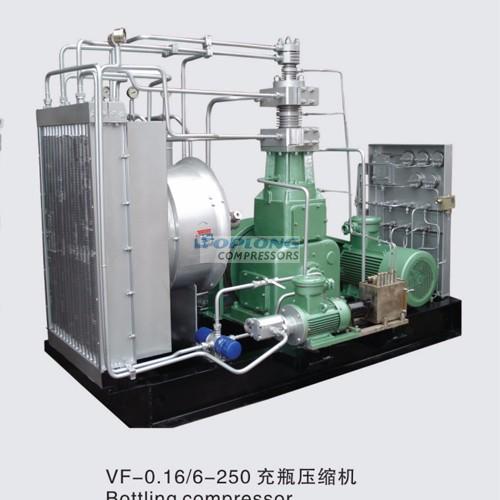

ЗФ-0.16/6-250 |
0.6 |
25 |
68 |
22 |
|
2 |
ВФ-1,5/2-250 |
0.2 |
25 |
270 |
75 |
|
3 |

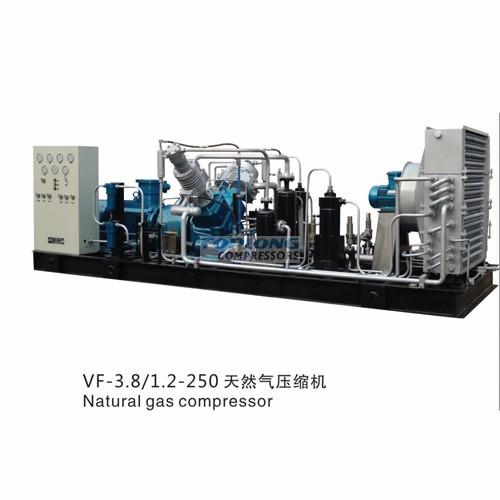

ВФ-3,8/1,2-250 |
0.12 |
25 |
500 |
110 |
|
4 |
В-0.78/(4-8)-250 |
0.4-0.8 |
25 |
400 |
75 |
|
5 |
В-1,5/7-250 |
0.7 |
25 |
720 |
110 |
|
6 |
ВФ-0,8/16-250 |
1.6 |
25 |
816 |
110 |
|
7 |
Ш-5/250 |
Атмосфера |
25 |
280 |
75 |
|
8 |
Ш-1 0/250 |
Атмосфера |
25 |
560 |
160 |
|
9 |
Ш-5/0,2-250 |
0.02 |
25 |
360 |
90 |
|
10 |
Ш-4.75/1-250 |
0.1 |
25 |
570 |
132 |
|
11 |
Ш-5,4/0,56-250 |
0.056 |
25 |
505 |
132 |
|
12 |
В-2.1/1-250 |
0.1 |
25 |
250 |
75 |
|
13 |
В-3.2/1-250 |
0.1 |
25 |
380 |
90 |
|
14 |
Ш-5/2-250 |
0.2 |
25 |
900 |
185 |
|
15 |
ВФ-3.6/2-250 |
0.2 |
25 |
650 |
160 |
|
16 |
Ш-4/2,5-250 |
0.25 |
25 |
840 |
200 |
|
17 |
В-1,5/3-250 |
0.3 |
25 |
360 |
75 |
|
18 |
В-2/3-250 |
0.3 |
25 |
480 |
90 |
|
19 |
В-2,5/3-250 |
0.3 |
25 |
600 |
132 |
|
20 |
ВФ-2,5/4-250 |
0.4 |
25 |
600-900 |
160 |
|
21 |
Ш-4/(3-4)-210 |
0.3-0.4 |
25 |
960-1200 |
220 |
|
22 |
Ш-4/4-250 |
0.4 |
25 |
1200 |
220 |
|
23 |
В-1.95/5-250 |
0.5 |
25 |
700 |
132 |
|
24 |
ВФ-2,8/5-200 |
0.5 |
25 |
1008 |
185 |
|
25 |
В-4/5-250 |
0.5 |
25 |
1440 |
250 |
|
26 |
Ш-3/6-250 |
0.6 |
25 |
1260 |
220 |
|
27 |
В-1,5/7-250 |
0.7 |
25 |
720 |
110 |
