гелиевая баллонная рекуперация газообразного высокого давления гелиевый компрессор 25 МПа

3. Описание

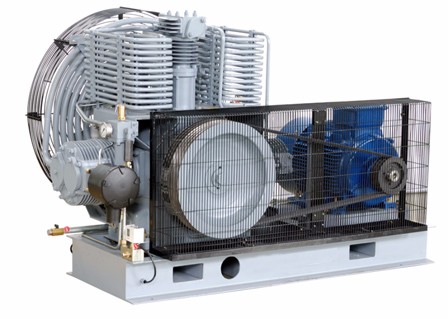

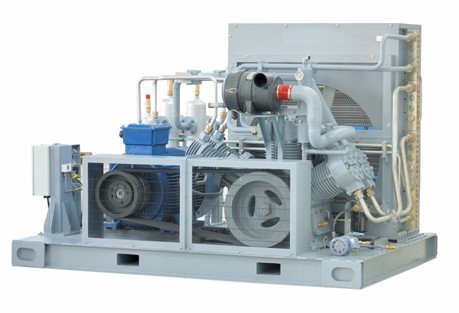

Гелиевый баллонный газообразный компрессор высокого давления 25 МПа
Преимущества:
Наши компрессоры выдерживают нагрузку современных непрерывных условий эксплуатации в самых сложных условиях.
Надежная работа: подходят для непрерывной работы благодаря прочной конструкции и коррозионностойким промежуточным фильтрам и охладителям в сборе.
Современная конструкция: сбалансированные движущиеся части приводного редуктора и шатунов обеспечивают низкий уровень вибрации и сбалансированную нагрузку на шток. Промежуточные охладители, оребренные доохладители, оребренные цилиндры, оребренные алюминиевые головки и маховик с лопастями вентилятора обеспечивают более низкую рабочую температуру и температуру нагнетания.
Материалы высшего качества: чугунные цилиндры для длительного срока службы; Уравновешенный коленчатый вал из высокопрочного чугуна с большим диаметром хода для низких нагрузок на подшипники, высокой прочности и увеличенного срока службы; алюминиевые головки блока цилиндров для превосходного рассеивания тепла; 7075-Т6 алюминиевые шатуны для высокой прочности; и алюминиевый картер для устранения ненужного веса.
Гарантия качества: Все компрессорные насосы проходят индивидуальные испытания и сертификацию на соответствие требуемым условиям эксплуатации.
Высококачественные компоненты: антифрикционные подшипники для плавной работы с меньшей мощностью; передние и задние подшипники для точной центровки коленчатого вала и увеличения срока службы вала; полностью закрытый, полностью металлический кожух лопастей вентилятора; маховик точно сбалансирован и оснащен лопастями вентилятора для отличной охлаждающей способности; Усиленный масляный насос шестеренчатого типа с приводом от вала для тяжелых условий эксплуатации для обильной смазки критических зон износа для увеличения срока службы насоса; клапаны из нержавеющей стали с диском в пластине для длительного износа и отличной термостойкости и рассеивания; Корпуса клапанов никелированы для обеспечения коррозионной стойкости.


Простота в эксплуатации и обслуживании: быстрая замена фильтров воздухозаборника для удобства обслуживания; Две крышки картера для быстрой и простой замены коренного подшипника и доступа к коленчатому валу и шатунам.
Все блоки серии NA изготовлены в соответствии с высочайшими стандартами качества. В каждом из них
Стандартный комплект поставки:
СИСТЕМА
ВПУСКНОГО ГАЗА Впускной запорный клапан
Впускные манометры Впускное
реле
высокого давления COMPRSSOR BLOCK
Трехцилиндровый компрессорный блок
ТРЕХЦИЛИНДРОВЫЙ КОМПРЕССОР, в V-образной компоновке рамы, с воздушным охлаждением, одноступенчатый, трехступенчатый компрессионный
Нормальный инерционный маховик с принудительным вентилятором, для клиноременной передачи
Система мгновенной смазки (с масляным насосом)
Реле
низкого уровня масла Поршни
из легкого сплава Алюминиевые головки цилиндров, с индивидуальными карманами
клапанов Автоматические клапаны с большой площадью потока, работающие значительно ниже своих номинальных характеристик
ПРОМЕЖУТОЧНЫЕ охладители с воздушным охлаждением между ступенями, снабженные предохранительным клапаном
Промежуточный охладитель наддувочного воздуха, оснащенный предохранительным клапаном
Межступенчатая ступень и манометры
нагнетания АВТОМАТИЧЕСКАЯ СИСТЕМА РАЗГРУЗКИ ПОД ДАВЛЕНИЕМ, для запуска
без нагрузки Центробежные сепараторы Воздух/охлаждающая жидкость на интеркулере
второй и третьей ступени Автоматический слив конденсата на сепараторах
Обратный клапан
разгрузки ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЬ

, асинхронный, 3-фазный, ротор с короткозамкнутым ротором, со следующими характеристиками:
Мощность 5,5 кВт
Скорость 2900 об/мин
Напряжение 380 В
Частота 50 Гц
Степень защиты IP-54
Класс изоляции F
B级 перепад
температуры "V" - РЕМЕННАЯ ПЕРЕДАЧА
Канавки
маховика Рифленый приводной
шкив "V" комплект
ремней КОНФИГУРАЦИЯ И СТИЛЬ АГРЕГАТА
Конструкция
шкафа Амортизаторы для отдельно стоящей установки
Горизонтальное расположение
Металлический защитный кожух
Прочная стальная рама с порошковым покрытием RAL 7004
СИСТЕМА УПРАВЛЕНИЯ
Функция индикации:
Давление
нагнетания Режим
управления Состояние
компрессора Индикация часов работы Индикатор
неисправности Функция
защиты:
Сигнализация и отключение низкого уровня масла Сигнализация и отключение

низкого давления воздуха на входе Сигнализация высокого давления воздуха на входе и отключение
Функция настройки:
Ручной режим
Автоматический режим
Автоматическое выключение давления
Интервал
замены Время замены Время
замены Ручной запуск

Технические характеристики HE0.2-250
Рабочая стадия	3 этап
Цилиндр	3
Рабочее давление	250	бар
доставка	200	л/мин
Мощность двигателя	4	Квт
Напряжение	380--400	V
Частота	50	Гц
Шум	80.7	дБ(А)
Измерение	975 х 475 х 605	миллиметр
Вес	130	История болезни

Гарантированное значение
производительности компрессора +/- 2% расхода, +/- 4% энергопотребления
