Description Description

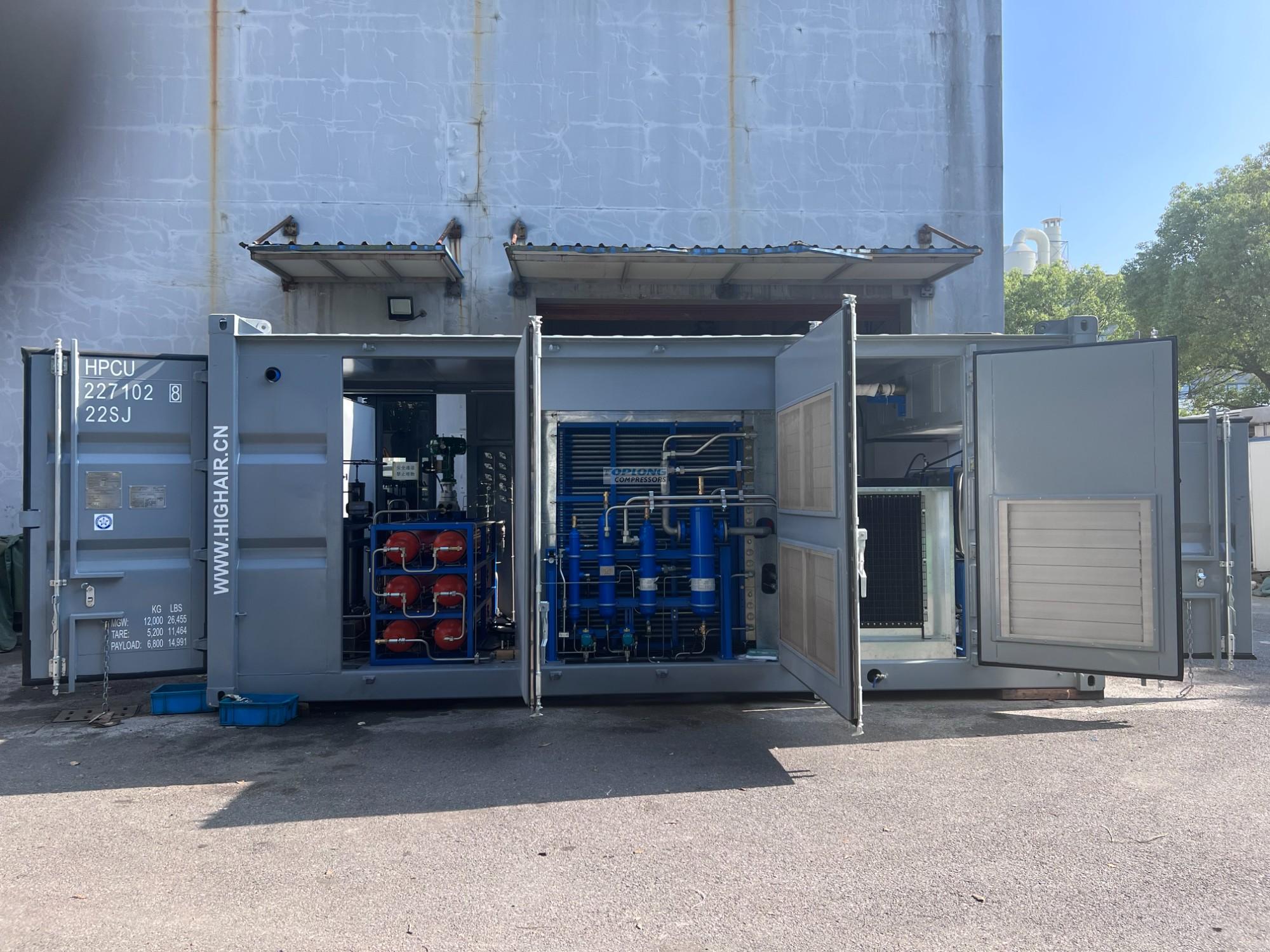

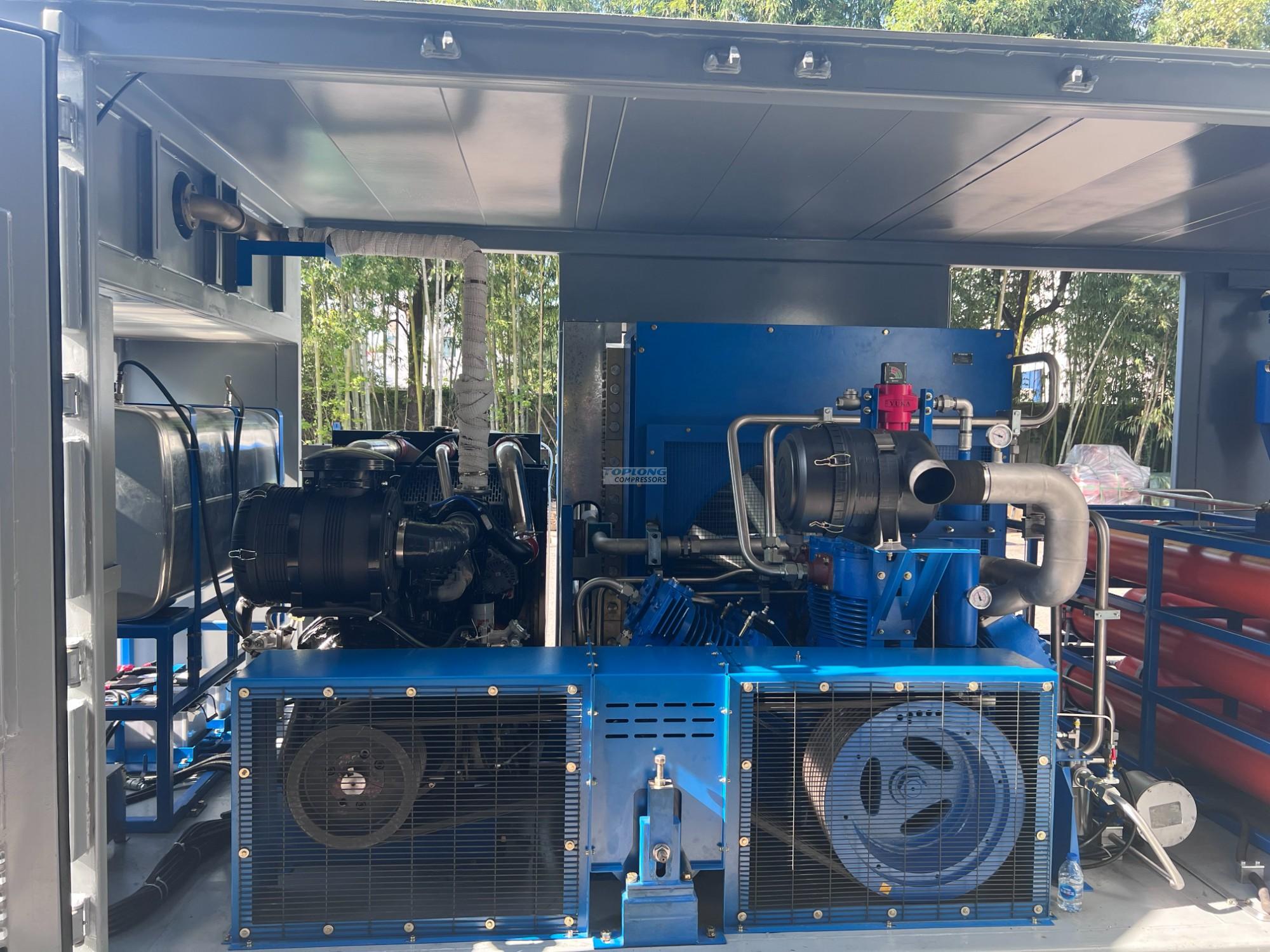

Selon la demande, la solution Toplong consiste à utiliser un compresseur d'air à entraînement diesel HG7-150DY, à la pression d'entrée, le débit d'échappement est de 7,2 Nm³/min et la pression d'échappement de 15,3 MPa est réglable. Forme globale d'installation sur patins, transport pratique. Le compresseur adopte le moteur diesel + entraînement par courroie, le compresseur adopte le mode de refroidissement par air.
Paramètres complets de la machine du compresseur
Modèle |
HG 7 -150 DY |
Allée |
Moteur diesel |
Poids du compresseur |
Environ 10T |
Taille du compresseur |
Environ 5800 X 2350 X 2435 mm |
Support compressé |
Air |
Inter-pression |
Atmosphère |
Température intermédiaire |
≤ 60 ℃ |
Pression de travail |
1 5 , 3 MPa G |
Débit de décharge |
7,2 Nm³ / min |
Méthode de refroidissement |
Refroidissement par air |
Température finale d'échappement (après le refroidisseur arrière) |
Température ambiante +20 ° C |
Séries compressées |
4 étapes |
Nombre de cylindres |
6 |
Vitesse du compresseur |
9 80 tr/min |
Puissance de l'arbre |
Environ 120 kW |
Puissance du moteur diesel |
194 kW |
Volume du réservoir de carburant diesel |
500 L |
Paramètres techniques du moteur diesel |
|
Marque |
Commins |
Modèle de moteur diesel |
QSL 6.7 - C 260-30 |
Marque de moteur diesel |
Moteur diesel alternatif |
Puissance du moteur diesel |
1 9 4 kW à 1 800 tr/min |
Volume de sortie |
2 200 tr/min |
Norme sur les effluents |
Norme nationale II |
Boîte à huile |
50 0 L |
