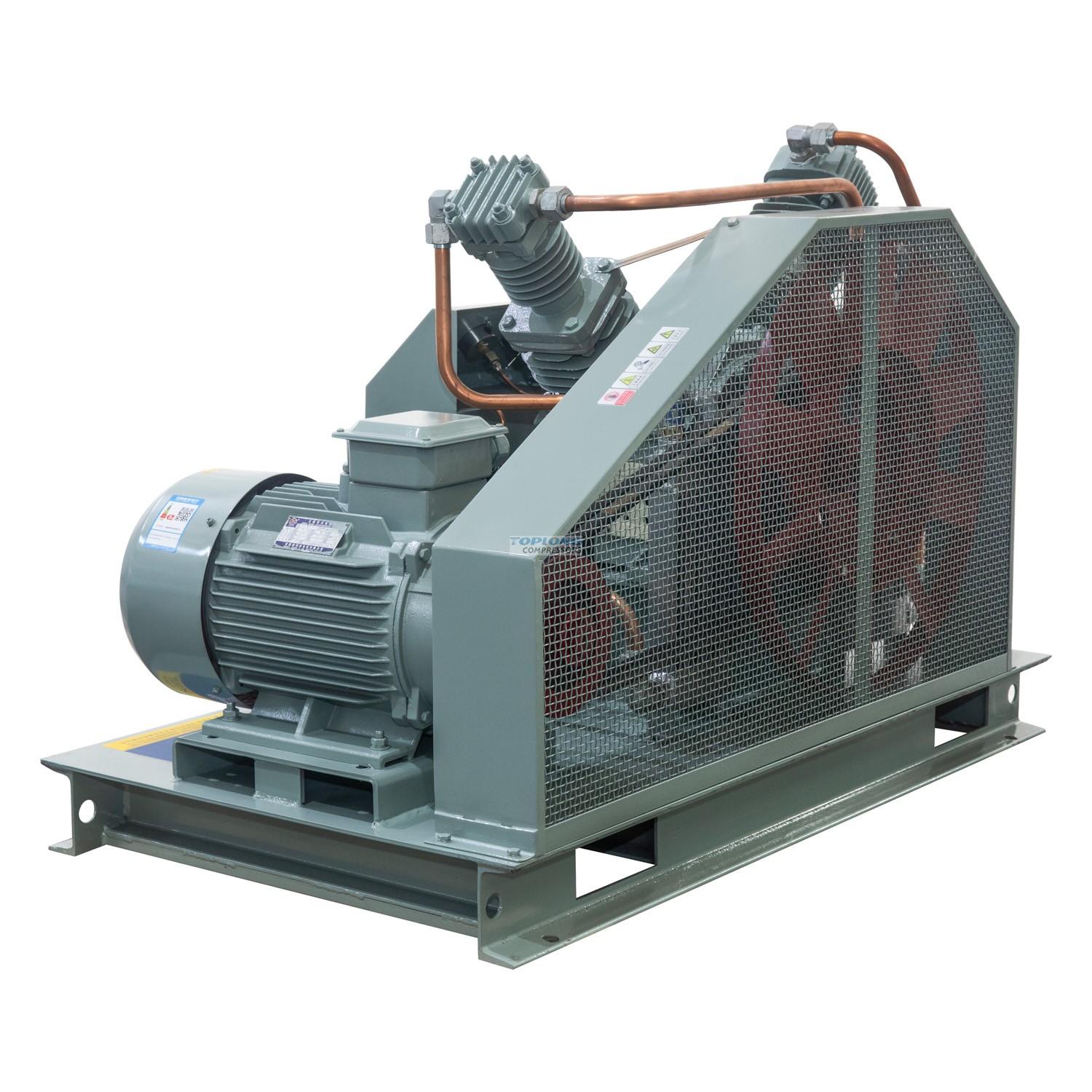

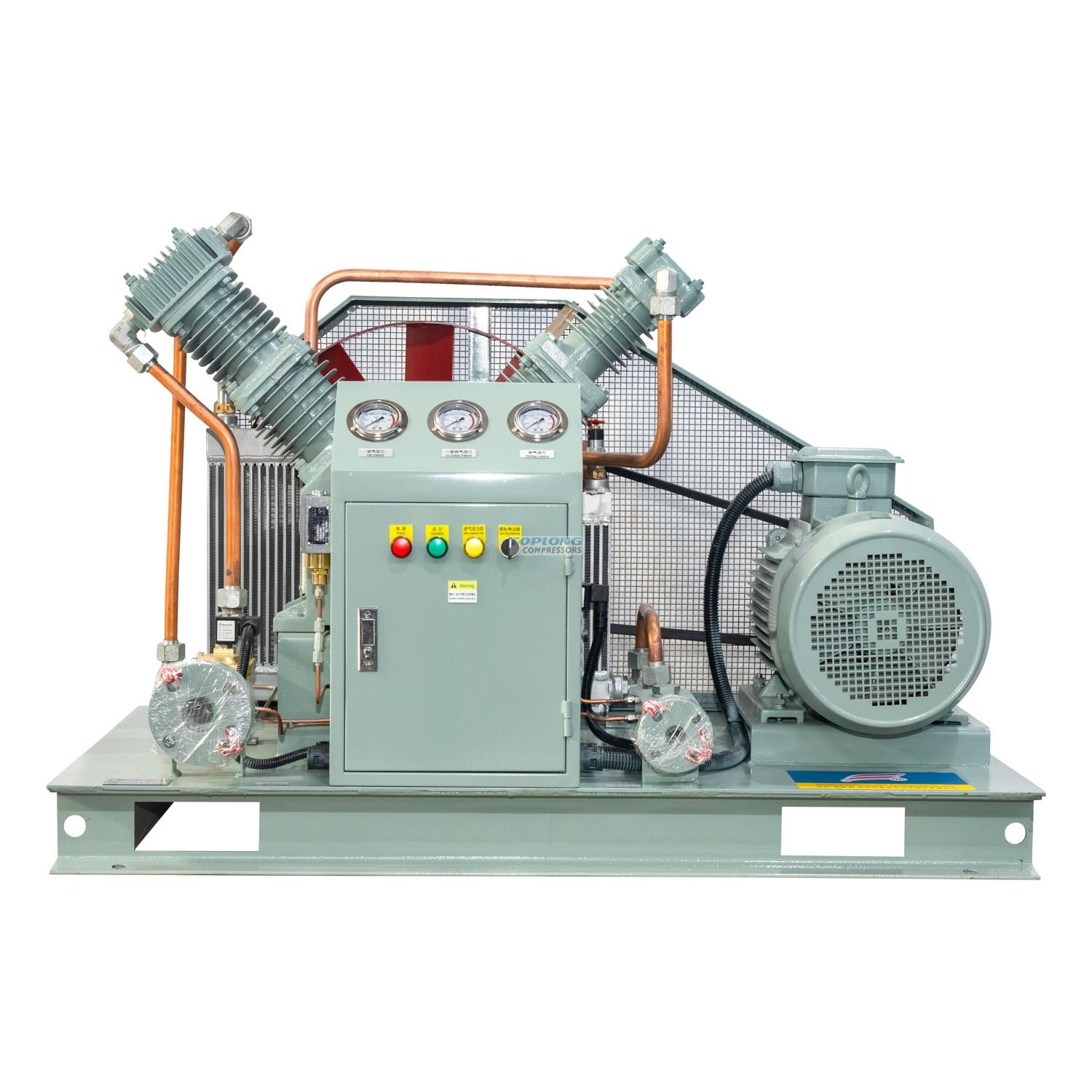

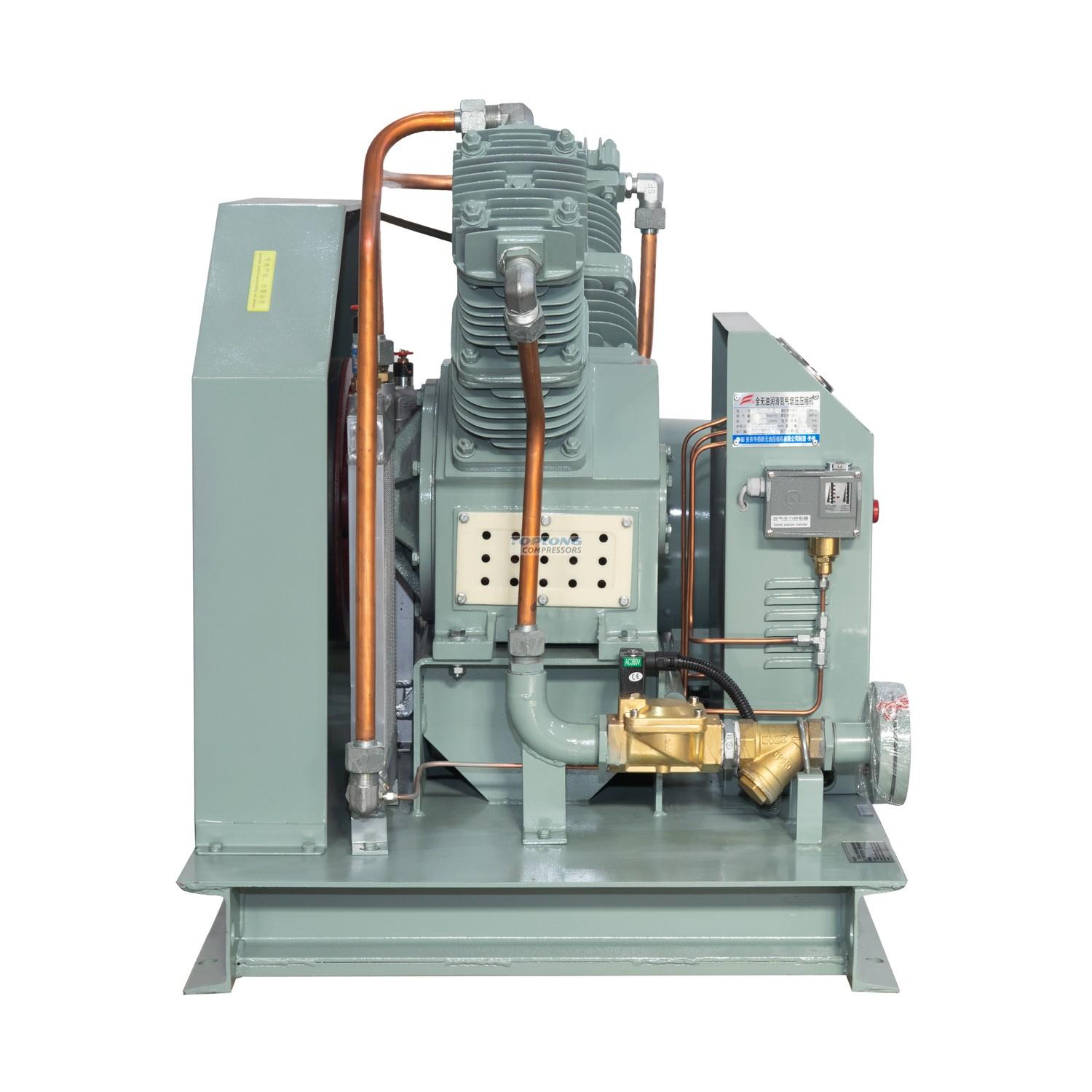

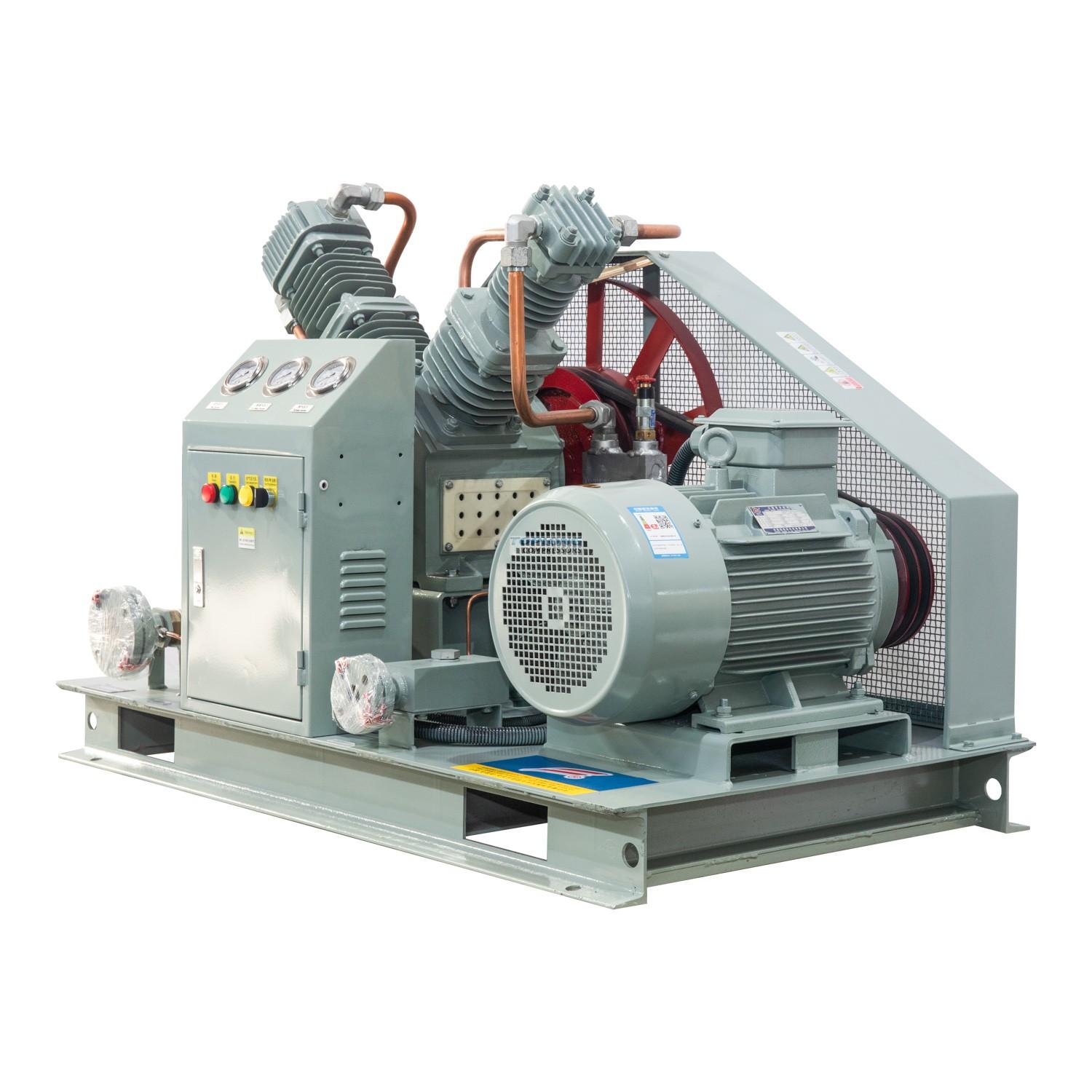

COMPRESSEUR D'AZOTE BASSE PRESSION TYPE VW
Ce compresseur d'azote convient à une pression d'admission de 5 à 7 barg (70 à 100 psig), une pression d'échappement de 20 à 40 barg, un système de découpe laser à faible débit.
Caractéristiques de ce compresseur
Il adopte une compression à deux étages, un refroidissement par air, ce qui est pratique à utiliser et assure un bon effet de refroidissement du compresseur. L'entrée est équipée d'un régulateur de pression d'admission, l'extrémité d'échappement est équipée d'un régulateur de pression et chaque étage est équipé d'une soupape de sécurité. Si l'affichage indique une surchauffe et une surpression, le système déclenchera une alarme et s'arrêtera. assurer un fonctionnement sûr. Il y a une position de chariot élévateur au bas du compresseur, qui peut être facilement transférée sur le chantier.
Voici les données techniques de notre compresseur d'azote sans huile
项目及参数
Projet et paramètres
介质
Moyen
氮气
Azote
数量
Quantité
1
进气压力MPa （G ）
Pression d'entrée MPa (G)
0,7
进气温度 ℃
Température d' entrée ℃
-10 ～30
排气压力Mpa （G ）
Pression de refoulement Mpa (G)
4.0
排气温度（冷却后）℃
Température d'échappement
(Après refroidissement)
℃
≤55
容积流量 Nm 3 /h
Débit Nm 3 /h
50 ( 0,7 MPa )
50
( Pression d'entrée = 0,7 MPa)
活塞行程mm
Course du piston mm
90
型号
Modèle
VW-50/7-40
压缩级数
Série compressée
2
结构型式
Type structurel
V型橇装式
Pack traîneau de type V
气缸数量
Nombre de cylindres
2
Vitesse de rotation tr/min
Vitesse du vilebrequin tr/min
550 ※
电压V
Tension V
4 0 0
冷却方式
Méthode de refroidissement
风冷
refroidissement par air
冷却水流量t/h
Débit d'eau de refroidissement t/h
－
轴功率KW
Puissance à l'arbre kW
≤7,5
Vitesse de rotation tr/min
Vitesse du moteur tr/min
1440
电机
Moteur principal
11 kW 4 00 V 50 Hz3Ph ※
外形尺寸
Dimension du contour mmXmmXmm
1400×850×1050 ※
机组重量T
Poids unitaire T
0,5 ※
进排气接口
Interface d'entrée et d'échappement
DN25 / DN15
Entrée DN25 / Sortie DN15
水管接口
Joint de conduite d'eau
--
传动方式
Mode conduite
皮带传动
entraînement par courroie
与气体接触部分的材质
Matériau des composants principaux
气缸
g comme cylindre
铸铁
fonte
活塞
piston
铝合金
alliage d'aluminium
活塞环、导向环
Segment de piston, segment de guidage
填充聚四氟乙烯
polytétrafluoroéthylène chargé
供货范围
Etendue de la livraison
主机、 电机、 冷却器、安全阀、配套法兰及随机文件等。
Moteur principal, moteur, refroidisseur, soupape de sécurité, bride de support et documents aléatoires, etc.
其他注意事项
Autres questions nécessitant une attention particulière
1、提供一次仪表和相关控制阀门及操作柱；无电机。
2、设备安装室内或户外有棚遮挡。
3、※栏数据供用户参考，机器出厂时有出入。
1、Fournir l'instrument principal et les vannes de régulation et colonnes de fonctionnement associées ; pas de moteur.
2、L’équipement est installé en intérieur ou en extérieur avec abri.
3、※ Les données des colonnes sont à titre de référence pour l'utilisateur
交货期
Délai de livraison
合同签订，预付款到账后 30个工作日
Contrat signé , 30 jours après réception de l'acompte
